Условие задачи
На горизонтально-фрезерном станке 6Т82Г производится фрезерование паза шириной B и длиной l дисковой фрезой, припуск на обработку h. Материал заготовки указан в таблице 3. Выбрать режущий инструмент, изобразить эскиз обработки, определить режимы резания, рассчитать основное время.
Таблица 3 – Исходные данные для задания
Ответ
По ГОСТ 3964-69 выбираем дисковую пазовую фрезу 2250-0112. Материал режущей части быстрорежущая сталь Р6М5, диаметр фрезы D=80 мм, число зубьев 18 шт., ширина b=18 мм. Передний угол - 15, задний 20, вспомогательный угол в плане - 2.

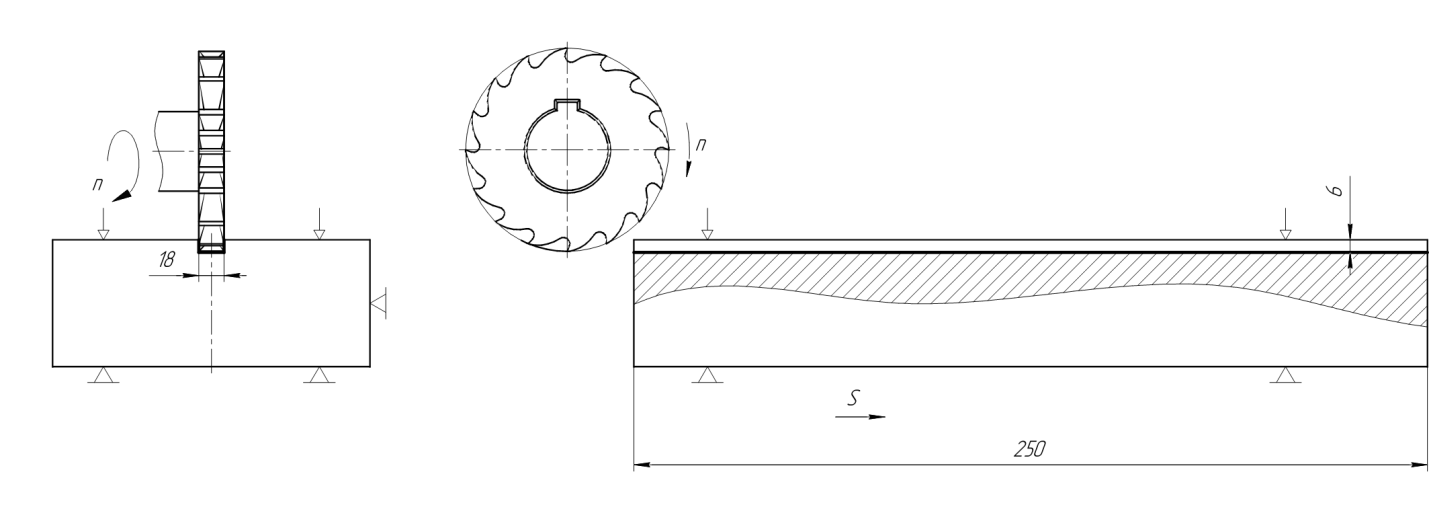

На рисунке 3 изобразим схему обработки заготовки.
Рисунок 3 схема обработки на фрезерной операции
Рассчитаем режимы резания:
Глубина резания: t=h=6 мм;
Ширина фрезеровани...
