Условие задачи
Заготовка диаметром D = 40h9 базируется в соответствие с приведенной схемой. Угол призмы – 90°. Рассчитать погрешность базирования при фрезеровании уступа глубиной b = 5 мм. Охарактеризовать какие поверхности, линии, точки являются технологической, конструкторской, измерительной базой. Соблюдается или нет принцип совмещения баз. Выбрать соответствующую формулу. Выполнить расчет. Предложить вариант базирования снижающий погрешность базирования.,
Ответ

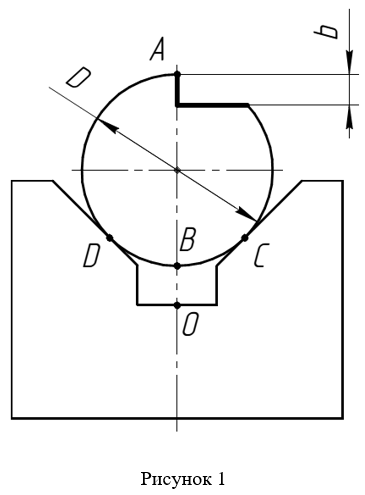

Разработаем рисунок, где обозначим характерные точки рисунок 1.
Технологической базой называют поверхность, определяющая положение детали в приспособлении в процессе ее изготовления.
В нашем случае технологическими базами является ось, проходящая через точки O,B,A и точки D, C.
Конструкторской базой называют поверхность детали, относительно которой конструктором задаются расстояния до других поверхн...
