Начертите диаграмму состояния железо-цементит. Опишите превращения и постройте кривую нагрева в интервале температур 0-1600°С для сплава, содержащего 4,3% углерода. Для заданного сплава при температуре 860°С определите:
· из каких фаз состоит сплав при заданной температуре;
· содержание углерода, %, в этих сплавах;
· количественное соотношение фаз.
Сплав с содержанием углерода 4,3% называется эвтектическим чугуном. Согласно диаграмме состояния (рисунок 2), При нагревании заданного сплава от комнатной температуры до температуры 727С (точка 1) представлен ледебуритом, состоящим из феррита и перлита.

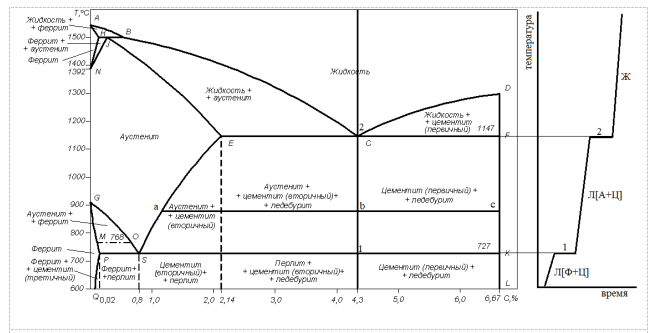

Рисунок 2. Диаграмма состояния железо-цементит и кривая нагревания заданного сплава
В точке 1 феррит превращается в аустенит, происходит эвтектоид...
