решение задачи на тему:

При испытании магнитного сердечника на частоте f с помощью установки, схема которой представлена на рисунке 1.1, были получены значения Ug и Ur. Вычислить магнитную проницаемость, индукцию и

Дата добавления: 01.09.2024

Условие задачи

При испытании магнитного сердечника на частоте f с помощью установки, схема которой представлена на рисунке 1.1, были получены значения Ug и Ur. Вычислить магнитную проницаемость, индукцию и напряжённость магнитного поля в кольцевом сердечнике размерами Rxrxh, если число витков измерительной обмотки n, а сопротивление резистора, ограничивающего ток в измерительном контуре, R0

               Рисунок 1.1 – Расчётная схема

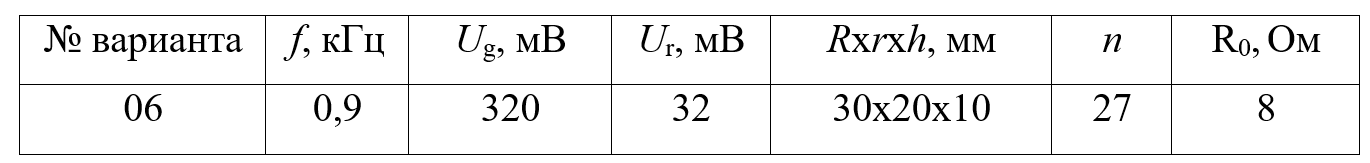

Таблица 1.1 – Исходные данные

Ответ

По измеренному значению падения напряжения на резисторе R0 определяем ток в измерительном контуре:

I = UR/R0 ,

I = 0,032/8 = 0,004 A.

Пренебрегая активным сопротивлением обмотки и потерями в магнитном сердечнике, находим падение напряжения на катушке индуктивности:

Индуктивность катушки с исследуемым сердечником:
