Условие задачи
Приведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой приведен на рисунке 14. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 3 и приспособления для закрепления заготовки при обработке поверхности 2.

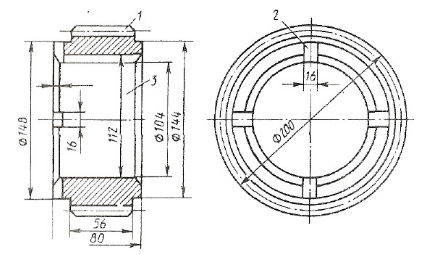

Рисунок 14 – Эскиз детали
Ответ

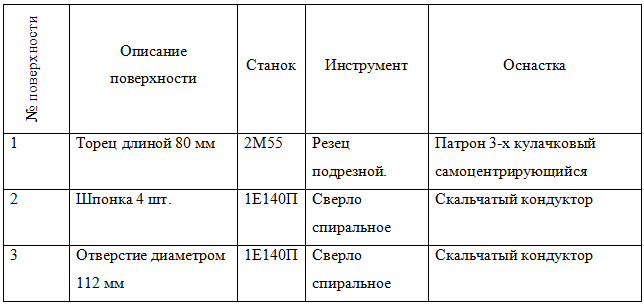

Таблица 5.1 Обработка поверхностей на металлорежущих станках
Поверхность 1
Поверхность 1 это плоский торец заготовки. Для обработки данной поверхности используется операция подрезка торца токарным подрезным резцом Т15К6 ГОСТ 1888073. Базирование на данной операции осуществляется по наружной цилиндрической поверхности, с упором в торец в трехкулачковом самоце...
