Условие задачи
Произведите расчет параметров ручной сварки стыкового соединения двух пластин из стали Ст.3 σ(в) ‒ 420МПа, толщина пластины 14 мм, длина шва 1800 мм.

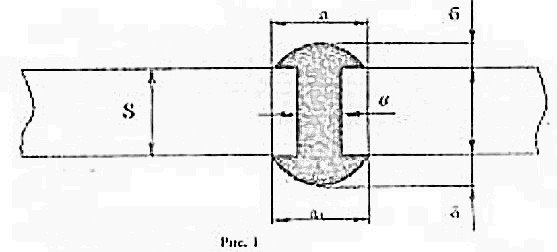

a = 12, б = 4 мм, в = 3 мм
Ответ
При РДС основными параметрами режима являются диаметр электрода Dэ в мм, сварочный ток Iсв в амперах, напряжение на дуге Uд в вольтах и скорость сварки Vсв в м/ч. Определение режима сварки начинают с выбора диаметра электрода, его типа и марки.
1. Диаметр электрода Dэ выбирается в зависимости от толщины свариваемого металла S при сварке стыковых соединений и от катета шва.
Толщина деталей S = 14 мм, принимаем Dэ = 5 мм
2. Марку электрода выбирают в зависимости от химического состава свариваемого металла.
Марка стали ‒ Ст3
Буквами Ст обозначают углеродистые стали обыкновенного качества, цифра 3 ‒ ук...
