Условие задачи
Считая, что из полупроводников р- и n-типа изготовлен р-n-переход, определить контактную разность потенциалов; ширину обедненных областей и ширину области пространственного заряда; величину заряда на единицу площади; величину барьерной емкости без внешнего напряжения и при об- ратном напряжении Uобр = –5 В; коэффициенты диффузии и диффузионную длину носителей заряда; ток насыщения (обратный ток).
Исходные дынные:
Собственная концентрация ni = 4·1014 м-3
Температура Т = 270 К
Концентрация акцепторной примеси: Na = 13·1021 м-3 = 13·1015 см-3
Концентрация донорной примеси: Nd = 18·1020 м-3 = 18·1014 см-3
Площадь перехода S = 3 мм2 = 3·10-6 м2 = 3·10-2 см2 = 0,03 см2
Постоянная Больцмана k = 1,38·10-23 Дж/К = 8,614·10-5 эВ/К
Электрическая постоянная = 8,85·10-12 Ф/м
Диэлектрическая проницаемость кремния = 11,8
Заряд электрона q = 1,6·10-19 Кл
Время жизни носителей заряда 2,5·10-3 c
Подвижность электронов = 0,197 м2/(В·с)
Подвижность дырок = 0,076 м2/(В·с)
Эффективная плотность состояний в зоне проводимости NC = 2,4·1025 м-3
Эффективная плотность состояний в валентной зоне NV = 9·1024 м-3
Найти:
- Контактная разность потенциалов
- Ширина обедненных областей р-n-перехода
- Ширина области пространственного заряда
- Величина заряда на единицу площади
- Величина барьерной емкости без внешнего напряжения
- Величина барьерной емкости при обратном напряжении Uобр = –5 В
- Коэффициент диффузии электронов
- Коэффициент диффузии дырок
- Диффузионная длина электронов
- Диффузионная длина дырок
- Ток насыщения (обратный ток)
Ответ

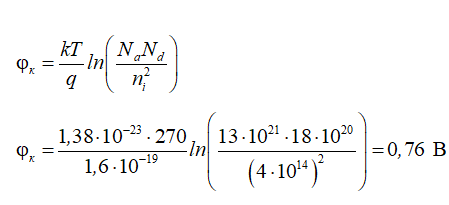

1) Контактная разность потенциалов
2) Ширина обедненных областей р-n-перехода
3) Ширина области пространственного заряда
w = wp + wn

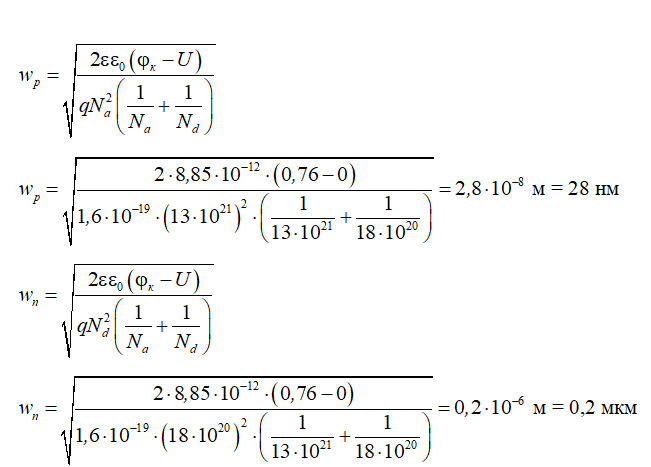

w = 2,810-8 + 0,210-6 = 0,22810-6 м = 0,228 мкм
4) В...
