Условие задачи
Вычертите диаграмму состояния Fe-Fe3C, укажите структурные составляющие во всех областях диаграммы, опишите превращения и постройте кривую охлаждения (с применением правила Фаз) для сплава, содержащего 0,4% С. Какова структура этого сплава при комнатной температуре и как такой сплав называется?
Ответ
Буквенное обозначение узловых точек в диаграмме железо - цементит является общепринятым как в России, так и за рубежом (рис. 1).

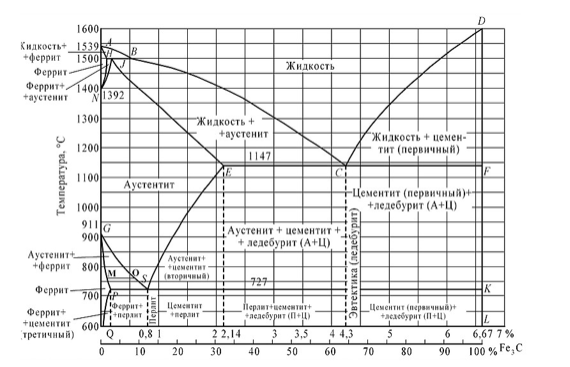

Рисунок 1 - Диаграмма железо цементит
Имеющиеся во всех областях диаграммы фазы видны на рисунке. Значение всех линий указано в таблице 1.
Ликвидус по всей диаграмме проходит по линиям АВ, ВС, СD; солидус - по линиям АН, НJ, JЕ, ЕСF. Сплавы железа с углеродом обычно делят ...
