Условие задачи

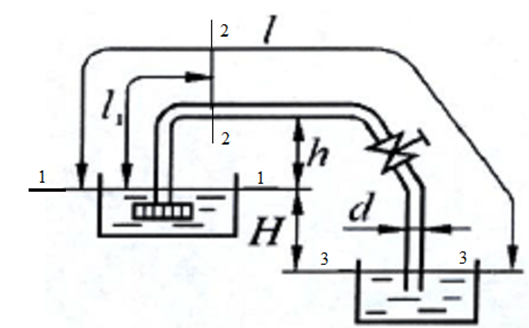

Определить необходимую разность уровней Н жидкости в двух резервуарах, соединенных сифонным трубопроводом, и возможный вакуум рвак в верхней точке сифона. Сифон предназначен для пропуска расхода, равного Q. Длина сифонного трубопровода l, расстояние до верхней точки сифона l1, диаметр трубопровода d. Высота сифона h. Коэффициент сопротивления клапана zкл, задвижки zз.
Исходные данные: l = 35 м; d = 100 мм; Q = 0,015 м3/с; l1 = 10 м; h = 3 м; d2 = 40 мм; zкл = 4; zз = 5.
Ответ
Дано: l = 35 м; d = 100 мм; Q = 0,015 м3/с; l1= 10 м; h = 3 м; d2= 40 мм; zкл= 4; zз= 5.
Составим уравнение Бернулли для сечений 1-1 и 3-3, соответствующих уровням воды в верхнем и нижнем резервуарах, за плоскость сравнений примем уровень в нижнем резервуаре:
z1 = H м; z3 = 0;
p1 = pатм; P3 = pатм;
V1 = V3 =0;
h1-3 потери напора в трубопроводе;
a1, a3 коэффициенты Кориолиса, завис...
