(Определение длительности производственного цикла)

В механическом цехе получен заказ на изготовление партии деталей.

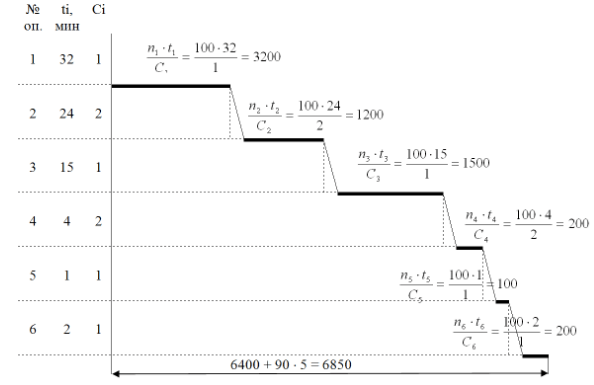

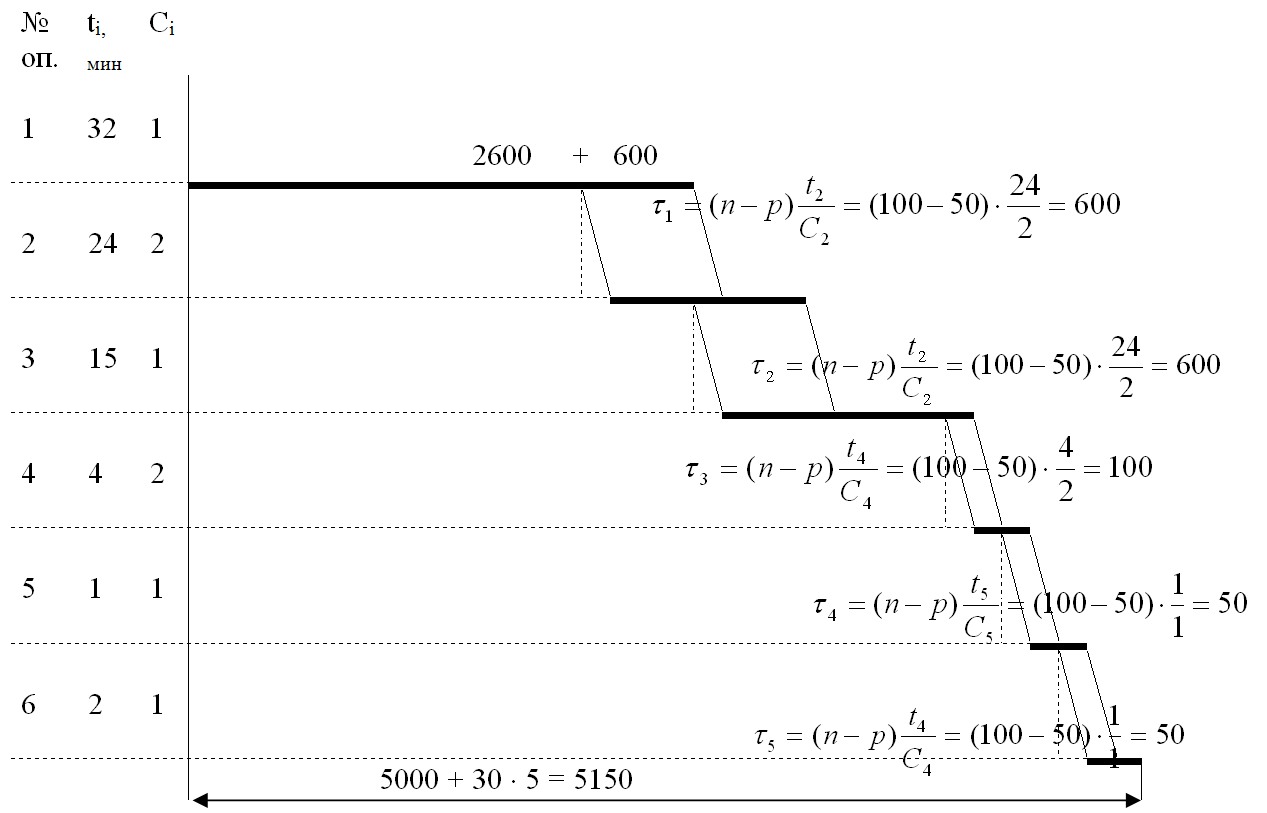

1) Построить графики технологических циклов деталей при последовательном, параллельно-последовательном и параллельном видах движения деталей.

2) Проверить правильность графического решения аналитическим расчетом.

3) Определить возможность исполнения заказа к заданному сроку при различных видах движения.

4) Дать рекомендации по изменению условий с целью выполнения заказа в заданный срок.

Исходные данные. Даты поступления заготовок в материальную кладовую цеха, подачи готовых деталей в сборочный цех, размеры партии деталей и передаточной (транспортной) партии, нормы штучного времени по операциям механической обработки представлены в таблице 1.

Режим работы двухсменный. Технологический процесс механической обработки деталей включает шесть операций. Для выполнения 2-й и 4-й операций предполагается использовать по два станка, для остальных операций по одному.

Средняя длительность межоперационных перерывов:

При последовательном виде движения –90 мин.;

При параллельно-последовательном виде движения – 30 мин.;

При параллельном виде движения – 5 мин.

Коэффициент, учитывающий затраты подготовительно-заключительного времени: Кпз = 1,05. Подготовительно-заключительное время определяется по формуле:

где Ттехн – длительность технологического цикла.

Продолжительность смены – 8, 0 ч. Время, связанное с естественными процессами, равно нулю.

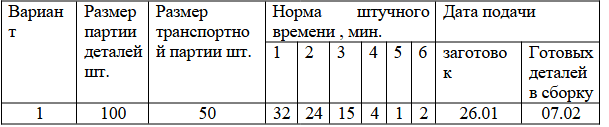

Таблица 1 – Исходные данные для выполнения задания по вариантам
