Условие задачи
Амперметр магнитоэлектрической системы с номинальным током Iн = 1 А, числом номинальных делений αн = 100 имеет оцифрованные деления от нуля до номинального значения, проставленные на каждой пятой части шкалы (стрелки обесточенных амперметров занимают нулевое положение). Поверка амперметра осуществлялась образцовым амперметром той же системы.
Таблица 1.1.1
Требуется:
1. Указать условия поверки технических приборов.
2. Определить поправки измерений.
3. Построить график поправок.
4. Определить приведенную погрешность.
5. Указать, к какому ближайшему стандартному классу точности относится данный прибор. Если прибор не соответствует установленному классу точности, указать на это особо.
6. Написать ответы на вопросы:
- Что называется измерением?
- Что такое мера и измерительный прибор?
- Что такое погрешность? Дайте определение абсолютной, относительной и приведенной погрешности.
Ответ

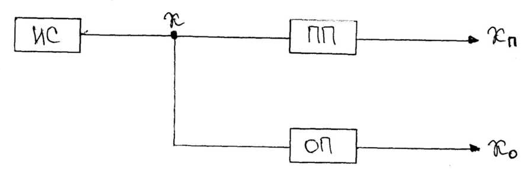

Схема поверки методом сличения образцового и поверяемого амперметров имеет вид:
Рисунок 1.1.1
где ИС источник сигнала, от которого подается требуемое значение физической величины "Х"; хп показания поверяемого прибора "ПП", которые сравнивают с показаниями х0 образцового прибора "ОП".
Абсолютная погрешность, взятая с обратным знаком, называется поправкой. Заносим в таблицу поправки измерений для к...
