Графически изобразить, определить вид и рассчитать посадки. 3.1. С помощью таблиц ЕСДП определить предельные отклонения в заданных соединениях. 3.2. Графически изобразить посадку, указав условные и числовые значения отклонении

«Графически изобразить, определить вид и рассчитать посадки. 3.1. С помощью таблиц ЕСДП определить предельные отклонения в заданных соединениях. 3.2. Графически изобразить посадку, указав условные и числовые значения отклонении»
  • Метрология

Условие:

Графически изобразить, определить вид и рассчитать посадки.

3.1. С помощью таблиц ЕСДП определить предельные отклонения в заданных соединениях.

3.2. Графически изобразить посадку, указав условные и числовые значения отклонении, номинальный размер, единицу измерения, зазоры или натяги.

3.3. Определить вид посадки.

3.4. Рассчитать предельные размеры и допуск для отверстия и вала.

3.5. В зависимости от вида посадки, рассчитать зазоры или натяги.

3.6. Определить допуск посадки (двумя способами).

Таблица 1 - Исходные данные

Решение:

Рассчитываем параметры посадки 14 H6/k6:

1) Отклонения отверстия и вала по ГОСТ 25347-82:

ES = + 11 мкм; es = +12 мкм,

EI = 0; ei = +1 мкм.

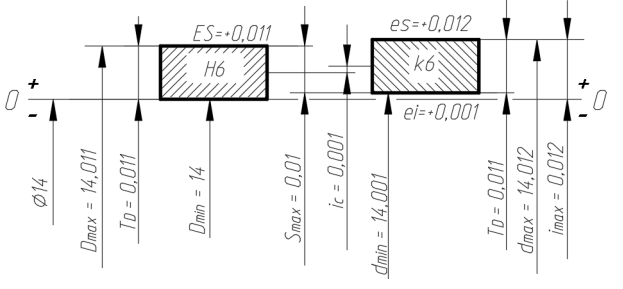

Рисунок 3 - Схема расположения полей допусков посадки

2) Предельные размеры:

Dmax = N + ES = 14 + 0,011 = 14,011 мм;

Dmin = N + EI = 14 + 0 = 14 мм;

dmax = N + es = 14 + 0,012 = 14,012 мм;

dmin = N + ei = 14 + 0,001 = 14,001 мм.

3) Допуски отвер...
