Ко входу четырехполюсника, нагруженного на активное сопротивление R_н=600 Ом, подключен измерительный генератор, имеющий внутреннее сопротивление R_г=150 Ом и действующее значение ЭДС,

Дата добавления: 28.07.2024

Условие задачи

    Ко входу четырехполюсника, нагруженного на активное сопротивление Rн = 600 Ом, подключен измерительный генератор, имеющий внутреннее сопротивление Rг = 150 Ом и действующее значение ЭДС, равное Eг = 5,8 В. Действующее значение напряжения на нагрузке четырехполюсника равно Uн=1,8 В.

    Требуется определить:

1. Рабочее aр и вносимое a_вн затухания четырехполюсника.
2. Нулевые уровни тока I0 и напряжения U0 для заданного сопротивления нагрузки Rн.
3. Абсолютные уровни сигнала по току pi, напряжению pu и мощности pp на сопротивлении нагрузки Rн.
4. Абсолютную и относительную погрешность вносимого затухания четырехполюсника, если погрешность прямых измерений ЭДС генератора, напряжения на нагрузке, а также сопротивлений Rг и Rн лежали соответственно в пределах δ=±1,5 %, δ=±2,6 %, δ=±2,1 % и δ=±1,5 %.

Ответ

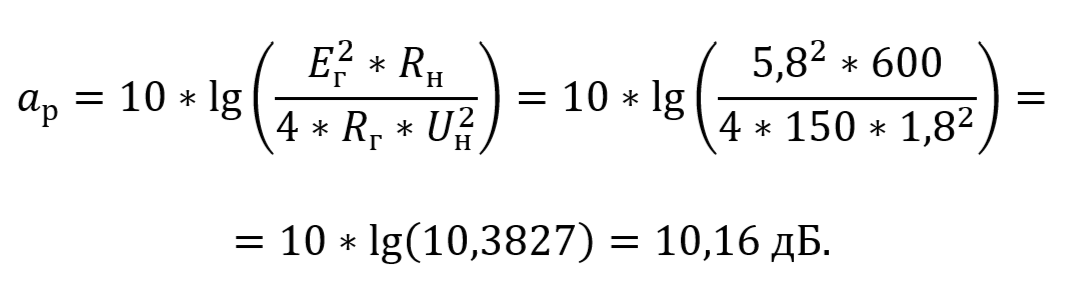

Определяем рабочее затухание четырехполюсника:

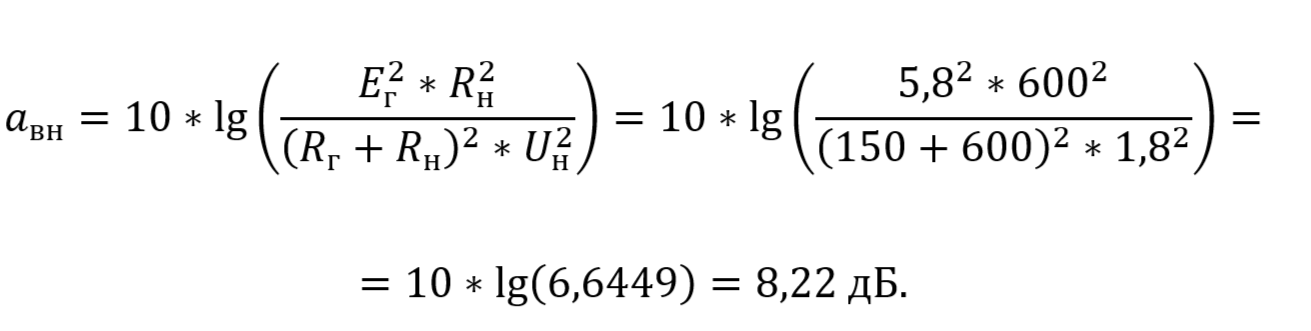

Определяем вносимое затухание четырехполюсника:

Нулевой уровень по мощности P0 = 1 мВт = 10-3 Вт может быть представлен следующим образом:P0 = I02*Rн, отку...
