Условие задачи
Назначить стандартные допустимые отклонения на угловые размеры шаблона, если его погрешности не должны превышать 1/5 погрешностей проверяемых деталей, изготовляемых по степени точности (см. графу 2 таблица 5).

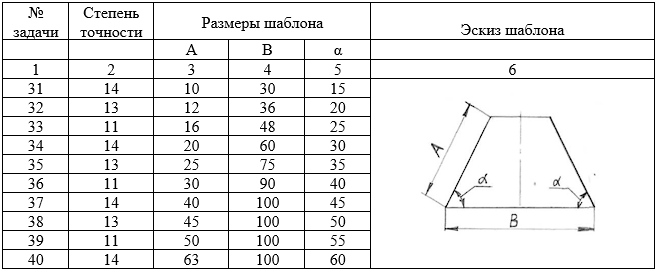

Таблица 5
Ответ
4.1 Допуски углов назначают в зависимости от номинальной длины меньшей сто-роны угла. По ГОСТ 8908-81 (СТ СЭВ 178-75) Основные нормы взаимозаменяемости. Нормальные углы и допуски углов находим допуск угла детали:
А = 10 мм; АТ ά = 1 при степени точности 14;А = 12 мм; АТ ά = 32΄ при степени точности 13;А = 16 мм; АТ ά = 12΄ при степени точности 11;А = 20 мм; АТ ά = 40΄ при степени точности 14;А = 25 мм; АТ ά = 26΄ при степени точности 13;А = 30 мм; АТ ά = 8΄ при степени точности 11;А = 40 мм; АТ ά = 32΄ при степени точности 14;А = 45 мм; АТ ά = 16΄ при степени точности 13;А = 50 мм; АТ ά = 6΄ пр...
