Определение предельных функциональных зазоров. Определение конструктивных зазоров. Выбор посадки. Построение схемы расположения полей допусков.

2.1. Определение предельных функциональных зазоров.

2.2. Определение конструктивных зазоров.

2.3. Выбор посадки.

2.4. Построение схемы расположения полей допусков.

2.5. Определение параметров шероховатости R_a или R_z и наиболее приемлемых технологических процессов при обработке деталей.

2.6. Выполнение эскизов деталей и соединения с указанием шероховатости поверхностей и предельных отклонений.

2.7. Выбор универсальных средств измерения.

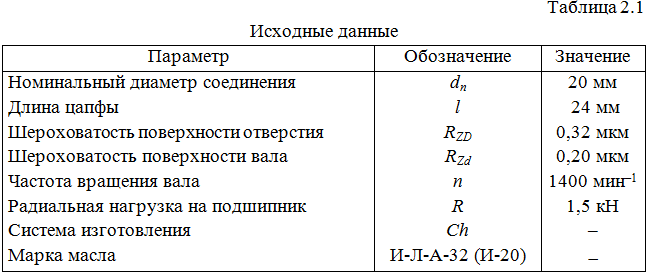

Соединение диаметром d_n и длиной l работает под радиальной нагрузкой R в условиях жидкостного трения с относительной частотой вращения вала n. Отверстие и вал имеют установившуюся шероховатость поверхностей после приработки соответственно R_ZD и R_Zd . Исходные данные приведены в таблице 2.1.
