Условие задачи
Определить цену деления и чувствительность прибора при измерении значений. Лицевая панель прибора изображена на рисунке 3.2.
Исходные данные:
Мультиметр Ц 4340
Измеряемое значение V = 42 В
Измеряемое значение I = 0,15 mA
Измеряемое значение V = 320 В
Измеряемое значение I = 50 В

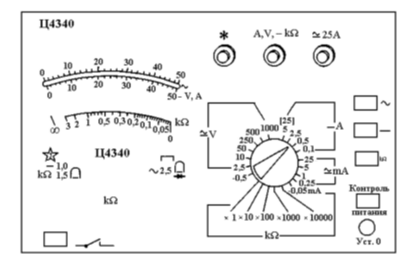

Рис. 3.2. Изображение лицевой панели мультиметра Ц4340
Ответ
1. Определяем диапазон измерения для заданного значения 42 В. Диапазон измерения должен быть больше измеряемого значения, в данном случае, у мультиметра Ц 4340 подходит диапазон измерения до 50 В.
Для выбранного диапазона измерения по формуле (1) определяем коэффициент шкалы:
Определяем цену деления шкалы прибора для выбранного диапазона показаний по формуле (2). У мультиметра Ц4340 номинальная ц...
