Определить допуски и предельные отклонения составляющих звеньев размерной цепи (таблица 3). Выполнить расчет размерной цепи методом на «максимум - минимум». Заданный рисунок перечертить.
«Определить допуски и предельные отклонения составляющих звеньев размерной цепи (таблица 3). Выполнить расчет размерной цепи методом на «максимум - минимум». Заданный рисунок перечертить.»
- Метрология
Условие:
Определить допуски и предельные отклонения составляющих звеньев размерной цепи (таблица 3). Выполнить расчет размерной цепи методом на «максимум - минимум». Заданный рисунок перечертить.

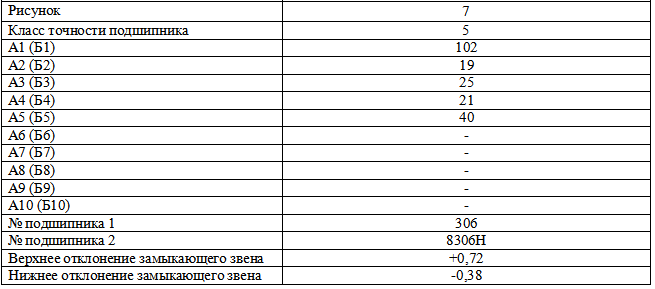

Таблица 3 Исходные данные для расчета размерных цепей

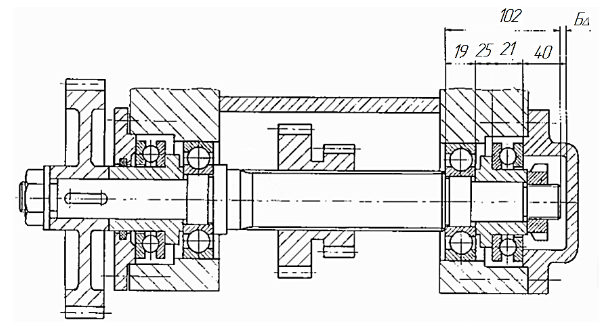

Рис. 7. Сборочный чертеж
Решение:

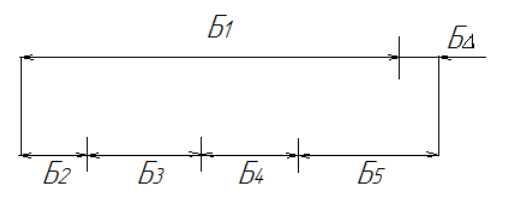

3.1 Составляем размерную цепь
3.2 Проверяем правильность составления размерной цепи:
где Б∆ - номинальный размер замыкающего звена;
Бiув сумма увеличивающих звеньев;
Бi... сумма уменьшающих звеньев.
