Определить предельные отклонения на присоединительные размеры наружного (D) и внутреннего (d) колец. Назначить посадки наружного кольца в корпус и внутреннего кольца на вал.

«Определить предельные отклонения на присоединительные размеры наружного (D) и внутреннего (d) колец. Назначить посадки наружного кольца в корпус и внутреннего кольца на вал.»

23 июля 2024
Метрология

Условие:

В соответствии с исходными данными таблицы 3:

1. Определить предельные отклонения на присоединительные размеры наружного (D) и внутреннего (d) колец.

2. Назначить посадки наружного кольца в корпус и внутреннего кольца на вал.

3. Определить предельные отклонения на размеры вала и отверстия, соединяемых с кольцами подшипника, изобразить схемы полей допусков назначенных посадок и дать объяснение чем отличаются поля допусков диаметров подшипника качения от полей допусков основных деталей для обычных цилиндрических сопряжений.

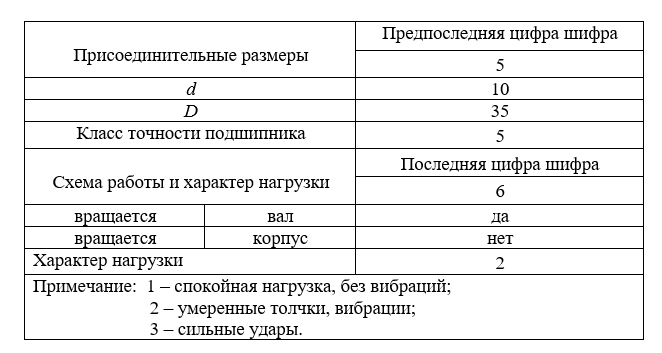

Таблица 3 – Исходные данные к задаче 3

Решение:

Присоединительными размерами, по которым подшипник качения соединяется с валом и корпусом, являются диаметр d отверстия внутреннего кольца и диаметр D внешней поверхности наружного кольца.

Наружный диаметр D и диаметр отверстия d подшипника приняты соответственно за диаметры основного вала и основного отверстия. Посадка наружного кольца подшипника в корпус назначается по системе вала, а посадка внутреннего кольца на вал по системе отверстия.

Вращающийся вал или корпус должен быть соединен с соответствующим кольцом подшипника качения с натягом. Второе кольцо при этом должно быть соединено с не в...
