Условие задачи

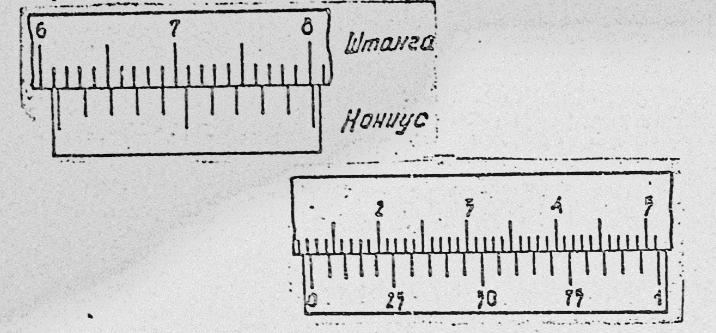

Определить размеры, показанные на двух рисунках штангенциркуля (см. рис. 3).
Рис. 3
Требуется:
1. Указать метод (абсолютный или относительный) измерений детали штангенциркулем. Дать определение методу.
2. Выполнить расчет нониуса штангенциркуля при точности отсчета i = 0,05 мм и модуле φ = 2.
3. Указать пределы измерений всех выпускаемых штангенциркулей.
Ответ
Размеры деталей на рисунках, измеренные штангенциркулем:
61,4 мм;
12,15 мм.
1. Метод измерений.
В данном случае измерение проводилось штангенциркулем, размер измерялся непосредственно с детали (или изделия), поэтому метод измерения является абсолютным.
Абсолютное измерение основано на прямых измерениях величины и/или использовании значения физической постоянной, например, измерение размеров деталей штангенциркулем или микрометром.
Относительное измерение основано на сравнении измеряемой величины с известным значением меры, например, измерение отношения величины к одноименной величине, играющей роль ...
