Условие задачи

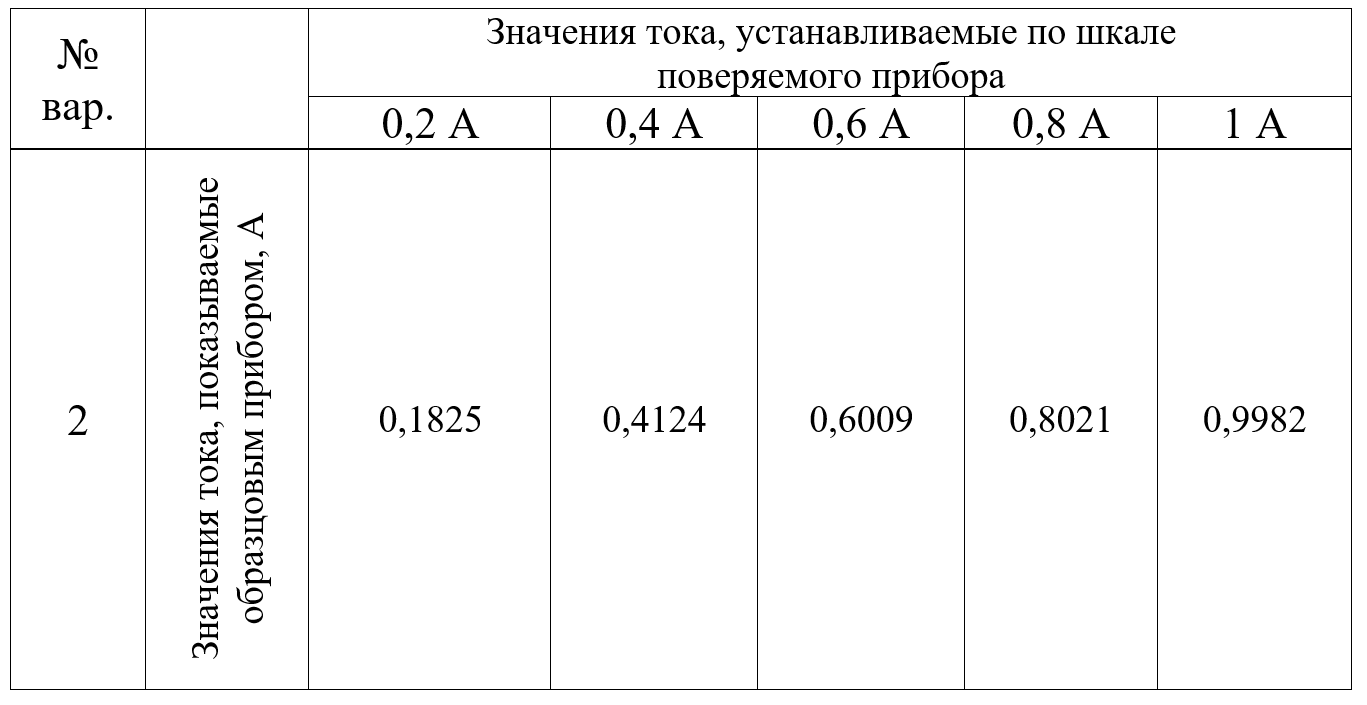

Проводится процедура поверки электроизмерительного прибора (амперметра) с пределом измерения XN = 1 А. Последовательно с ним в цепь включен образцовый прибор ‒ цифровой амперметр. Рассчитайте класс точности поверяемого амперметра по табличным результатам поверки (табл. 9). Полученный в результате поверки действительный класс точности приведите к нормированному ряду ГОСТ. Начертите принципиальную схему поверки. На отдельном рисунке изобразите шкалу поверяемого прибора.
Ответ
Абсолютная погрешность определится как разница показаний образцового и поверяемого приборов:
∆I=Iо-I.
При I1=0,1825 А получаем
∆I1=0,1825-0,2=-0,0175 А.
При I2=0,4124 А получаем
∆I2=0,4124-0,4=+0,0124 А.
При I3=0,6009 А получаем
∆I3=0,6009-0,6=+0,0009 А.
При I_4=0,8021 А получаем
∆I4=0,8021-0,8=+0,0021 А.
При I5=0,9982 А получаем
∆I5=0,9982-1,0=-0,0018 А.
Приведенная погрешность п есть выраженное в процентах отношение абсолютной погрешности ∆I к нормируемому множителю Iн=1 А.
Получаем:
