Условие задачи
Расчет посадки с дополнительным креплением. В заданном соединении определить вид посадки и систему, в которой назначена посадка (рис. 12).

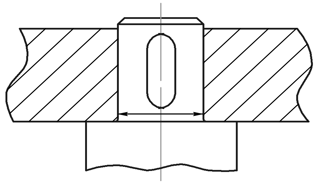

Рис. 12. Соединение с дополнительным креплением
1. Определить предельные отклонения отверстия.
2. Определить предельные отклонения вала.
3. Построить схему полей допусков.
4. Определить наибольший и наименьший (предельные) размер отверстия и вала.
5. Определить характер посадки.
Поставить на чертеже соединений обозначение заданных посадок,
а на чертежах деталей – обозначения заданных полей допусков. Размеры проставить тремя способами.
Ответ
1. Раскрываем предельные отклонения размера отверстия 20 Js10 .
По ГОСТ 25346-89 (см. прил. Г) предельные отклонения +-IT/2 . Поле допуска располагается симметрично относительно нулевой линии.
Верхнее отклонение
.
Нижнее отклонение .
