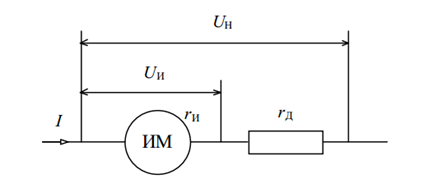

Вольтметр на 3 В имеет собственный ток 1 мА. Рассчитать добавочный резистор к вольтметру для измерения напряжения 30 В. Рисунок 18.1. Схема включения измерительного механизма с добавочным сопротивлением.

Для приведенных в табл 1 1 посадки заданной в системе ЕСДП, определить предельные размеры деталей, допуски размеров, наибольший и наименьший зазоры (натяги)

По условиям эксперимента необходимо измерять напряжение в пределах от 10 В до 20 В. Имеются три вольтметра с пределами измерения Uк = 30 В. Условные обозначения классов точности на шкале приборов имеют вид: 1) 1,0; 2) 1,0 (в окружности); 3) 1,0/0,2.

По приведенным данным составить условное обозначение посадки в резьбовом соединении определить характер посадки. Показать графическое изображение полей допусков гайки и болта. Таблица 3.1 – Исходные данные
