Из пункта А перекачивается нефтепродукт насосом с производительностью Q (м3/ч) и одновременно подается в резервуары 4, 5, 6, 7 На входе в резервуар 7 избыточное давление должно быть не менее Р2 (МПа). Определить диаметры отдельных участков трубопровода
- Нефтегазовое дело
Условие:

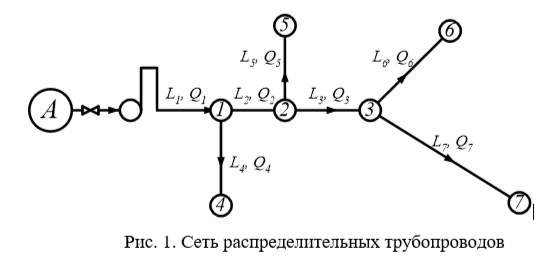

Из пункта А перекачивается нефтепродукт насосом с производительностью Q (м3/ч) и одновременно подается в резервуары 4, 5, 6, 7 (рис. 1). На входе в резервуар 7 избыточное давление должно быть не менее Р2 (МПа). В местах разветвлений трубопроводов установлены тройники, в начале каждого участка и перед резервуарами установлены задвижки. Определить диаметры отдельных участков трубопровода и подобрать насосы. Остальные данные представлены в табл. 4.
Решение:

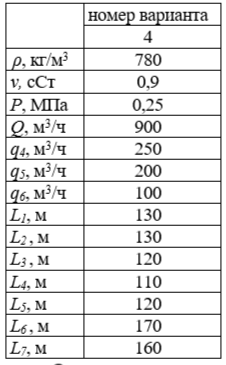

Данные отобразим в таблице
Определим секундные расходы в линиях.
Q1=Q=900м3/ч=0,25м3/с
Q2=Q1-Q4=900-250=650м3/ч=0,181 м3/с
Q3=Q2-Q5=650-200=450 м3/ч=0,125 м3/с
Q4=Q5=200 м3/ч=0,056 м3/с
Q6=100 м3/ч=0,028 м3/с
Q7=Q3-Q6=0,097 м3/с
Расчет начинаем с трубопровода 1. Для заданной вязкости нефтепродукта находим его рекомендуемую скорость в трубопроводе:v=2,5м/сОпределяем диаметры всех трубопроводов, с округлени...
