Условие задачи
На сепарационную установку поступает нефть в количестве G, тыс.м³/сут. Сепарация производится при давлении 0,6 МПа и температуре 293К. Плотности нефти и газа при стандартных условиях соответственно равны ρн, ρст. Подобрать потребное для сепарационной установки количество сепараторов типа ЦКБН, (таблица 1.2), принимая в качестве критерия выбора минимум металловложений в сепарационную установку. Сделать проверку для выбранного сепаратора расчет пропускной способности по жидкости и газу. В расчетах принимать диаметр пузырька газа в жидкости и частицы жидкости в газе d=10-4 м.
Исходные данные:
расход жидкости G, тыс.м³/сут 60
плотность нефти при стандартных условиях ρн, кг/м³ 809
плотность газа при стандартных условиях ρст, кг/м³ 4,5

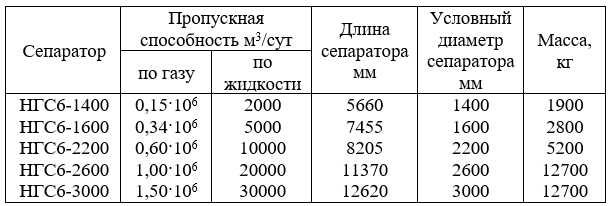

Таблица 1.2
Основные параметры сепараторов ЦКБН, рассчитанных на
рабочее давление 0,6 МПА
Ответ
Поскольку в приложении пропускная способность задана в тоннах в сутки, то и количество нефти, поступающей на установку следует выразить в этих же единицах
Количество нефти, поступающей на установку G=60 тыс.м3/сут *809 = 48540 т/сут.
Принимаем 2 сепаратора НГС-6-3000.
Для эффективной сепарации необходимо, чтобы расчетная скорость движения газового потока в сепараторе была меньше скорости осаждения жидких и твердых частиц, движущихся под действием силы тяжести во встречном потоке газа, то есть:
