Условие задачи
Расчет запорных устройств фонтанной арматуры
1. Выбрать тип запорного устройства фонтанной арматуры, представить его графическое изображение и объяснить принцип действия.
2. Определить момент необходимый для открывания и закрывания задвижки или крана.
3. Где в фонтанной арматуре используют вентили.
4. В каких случаях в прямоточных задвижках применяется разгрузочный шток, представьте схематическое изображение задвижки со штоком и опишите принцип действия данной задвижки.

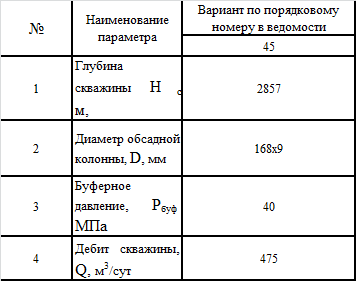

5. Исходные данные к заданию приведены в таблице 5.1.
Ответ
Для данных условий выбираем фонтанную арматуру с запорными устройствами типа ЗМАД-50х70 (рисунок 5.1).
Схема для расчета момента необходимого для открывания и закрывания шиберной задвижки представлена на рисунке 5.1.

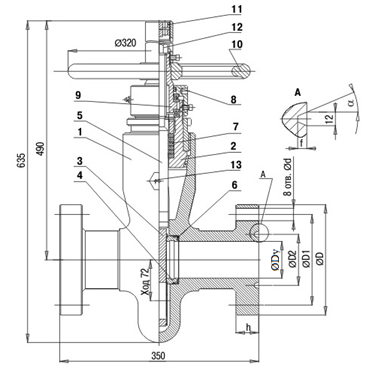

Рисунок 5.1 Задвижка шиберная
1 - корпус, 2 - крышка, 3 - шибер, 4 - седло, 5 - шпиндель, 6 - тарельчатая пружина,
6 - сальниковый узел, 8 - крышка подшипника, 9 - гайка ходовая, 10 - ма...
