Условие задачи
Определить предельно возможную длину магистральной линии LM, если из второго ствола (dН2) необходимо получить струю производительностью g2.
Рукавная система состоит из магистральной линии диаметром dM и трех рабочих линий длинами l1; l2; l3; диаметрами d1; d2; d3 и стволами с диаметрами насадков dH1; dН2; dH3. Стволы подняты относительно разветвления на высоту Z1; Z2; Z3, а разветвление установлено относительно оси насоса пожарного автомобиля АНР-40(130) на высоте Zраз.,
Рукава системы прорезиненные.

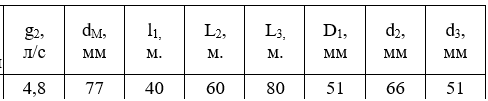

Исходные данные к задаче
Ответ
АНР-40(насос ПН 40У): а = 110,6; b = 0,0098
Определим напор Нр у разветвления (из заданных условий работы второго ствола)
где Sp2 = 0,034 сопротивление прорезиненного рукава с диаметром d2 = 66 мм;
Sн2 = 2.89 сопротивление насадка и диаметром dн2 = 13 мм;
n2=L2/20=60/20=3шт- количество шлангов во второй рабочей линии.
Найдём производительности первой (q1) и третьей (q3) рабочих линий
