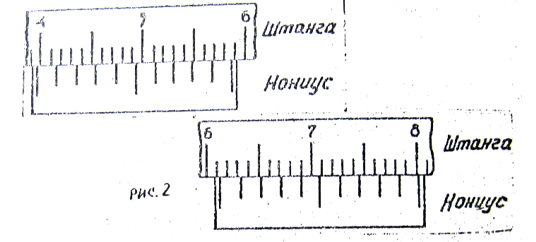

Определить размеры, показанные на данных двух рисунках штангенциркуля.
- Стандартизация
Условие:
Определить размеры, показанные на данных двух рисунках штангенциркуля.
Требуется:
1. Указать метод (абсолютный или относительный) измерений размера тали штангенциркулем. Дать определение методу.
2. Выполнить расчёт нониуса штангенциркуля при точности i=0,04 мм и модуле φ=2.
3) Указать пределы измерений всех выпускаемых штангенциркулей.
Решение:
Показание первого штангенциркуля 39,7 мм, второго 61,4 мм.
Так как в нашем случае измерение проводилось штангенциркулем, то размер измерялся непосредственно с детали, поэтому метод измерений является абсолютным.
Абсолютный метод измерения (метод непосредственной оценки) - значение измеряемой величины определяется непосредственным отсчетом по шкале прибора, (микрометр, штангенциркуль ит.д.).
Относительный метод (метод сравнения с мерой) - значение измеряемой величины ...
