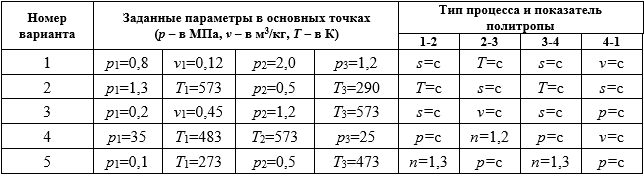

База задач по технологическим машинам и оборудованию

Нарезание резьбы метчиком 2620-1993 7Н гост 3266 М33*1,5-7Н.
диаметр-33
длинна-44
j-1
s-1,5
n-90
v-9,3
Ta-0,33
Tb-0,12
сделать расчеты нарезания резьбы с формулами, подобрать станок для нарезания резьбы.

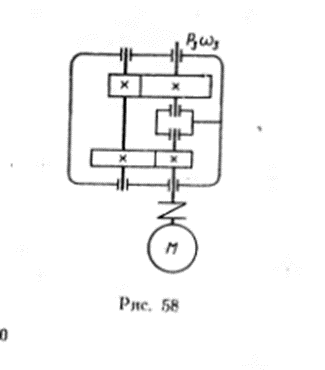

Задача 1. Лента транспортера 5 имеет максимальную тяговую силу F=3.55 кН и перемещается со скоростью у = 1.24 м/с. Определить требуемую мощность электродвигателя 1 и мощность на валах редуктора 3, если КПД ременной передачи 2-7 0.95, зубчатой - 173 = 0.97, цепной 4 - Пи = 0.95, одной пары подшипников качения редуктора 1 = 0.99. Зубчатый редуктор имеет две пары подшипников качения, барабан конвейера одну пару.

Продолжение прил. 1 Рассчитать режимы резания и штучно-калькуляци-
онное (штучное) время выполнения операций
Операция Вертикально фрезерная,
модель станка 6р10
Содержание операции Фрезерование шпоночного паза 10Р9
парптия запуска шт. 80

Для сверления отверстий на глубину L=41 мм выбрано сверло спиральное с коническим хвостовиком, оснащенные пластинами из твердого сплава, ГОСТ 22736-77. Твердосплавное сверло по металлу применяется для сверления отверстий в высокопрочных и жаропрочных сталях, для обработки чугуна и цветных сталей, титановых сплавов и прочих труднообрабатываемых материалах (Рисунок 2). Материал режущей части сверла - ВК8. Метод Жирова - это особая форма заточки сверла, которая обеспечивает оптимальные условия резания и длительный срок службы инструмента. Геометрические параметры: ω=28°, 2φ=118°, φ=50°, α=12°. Основные конструктивные и габаритные размеры сверла: d=13 мм, I=101 мм, L=182 мм, а=1,2 мм; li=2,5 мм. Хвостовик выполнен в виде конуса Морзе №2. Произвести расчеты сверления, подачу сверления, станок для сверления, вывод?

Для сверления отверстий на глубину L=41 мм выбрано сверло спиральное с коническим хвостовиком, оснащенные пластинами из твердого сплава, ГОСТ 22736-77. Твердосплавное сверло по металлу применяется для сверления отверстий в высокопрочных и жаропрочных сталях, для обработки чугуна и цветных сталей, титановых сплавов и прочих труднообрабатываемых материалах (Рисунок 2).
Материал режущей части сверла - ВК8. Метод Жирова - это особая форма заточки сверла, которая обеспечивает оптимальные условия резания и длительный срок службы инструмента. Геометрические параметры: ω=28°, 2φ=118°, φ=50°, α=12°. Основные конструктивные и габаритные размеры сверла: d=13 мм, I=101 мм, L=182 мм, а=1,2 мм; li=2,5 мм. Хвостовик выполнен в виде конуса Морзе №2.
Произвести расчеты сверления, подачу сверления, станок для сверления 4 одновременных отверстий, вывод?

Рабочий объем насоса изменяется
от Vo1н = 32 до Vo2н = 160 см3. Рабочий объем
гидромотора равен Voгм = 250 см3.
При вращении вала насоса с постоянной
частотой n = 490 об/мин определить пределы
регулирования частоты вращения выходного вала
гидромотора. Утечкой масла в гидроаппаратуре
составляют 0,1 л/мин. Объемный КПД
гидромотора ηоб = 0,98 и насоса ηоб = 0,96.

Чему равно давление объемного насоса, мощностью N=3,5 кВт при частоте вращения n=1500 мин^-1, если
его рабочий объем V=15 см3, кпд – 0,8, объемный кпд – 0,85.

Рассчитать рабочее колесо центробежного насоса для подачи воды 150 под избыточным давлением 200 при давлении входа 10 кПа. Частота вращения ротора насоса 1000

Практическое занятие 2.
Конструктивные элементы систем управления
Продолжим занятие аналогично первому практическому занятию. 1. Рассмотреть предложенную технологическую схему.
3. В обязательном прядке составить компоновочную схему РТК,

функциональную схему РТК, структуру системы управления.

РТК горячей штамповки
Автоматизация технологических процессов горячей штамповки в зависимости от конкретных условий производства может осуществляться по следующим направлениям:

автоматизация процесса штамповки на универсальных штамповочных автоматах и многопозиционных прессах-автоматах; комплексная автоматических линий; -исполенение автоматизированных -
комплексов. Исполь
необходимому отмеченных методов является сложным как по производства.

Прессы, как основное штамповочное оборудование, являются высокопроизводительными машинами. И важным показателем степени автоматизации штамповки является коэффициент использования рабочих ходов пресса. При ручной подаче заготовок и удалении деталей до 85 \% рабочего времени тратится именно на эти операции. Юо от общего числа ходов пресса. А передача заготовок с позиции на позицию способствует еще большему повышению производительности.

В большинстве случаев по
весьма проста. Вначале заготовки загровательность выполняемых операций которая затем обрабатывает их строго определензводственную установку, образом и, наконец готовые детали извлекают из нее.

Загрузку и разгрузку выполняют, как правило, специализированные механизмы, рассчитанные на операции только одного вида. Роботы могут здесь оказаться полезными, если характер таких загрузочно-разгрузочных операций время от времени меняется.

Рис.1. Примеры автоматизированных систем управления в
кузнечнопрессовом производстве

Техническое задание
Техническое задание (T3) является исходным материалом для создания робототехнической системы. Поэтому Т3 должно содержать основные делать, как работать и при каких условиях. Как правило, этапу составления технического задания предшествует проведен

1. Какие признаки заложены в основу классификации технологического оборудования?
2. Назовите основные группы и виды технологического оборудования.
3. Дайте определение понятиям «техническая система», «сложная система», «подсистема», «структура технических систем и оборудования».
4. Назовите структурные единицы технологического оборудования с электромеханическим, электрогидравлическим, электропневматическим приводом.
5. Чем принципиально различаются комплекс и комплект изделий, сборочная единица и узел?
6. Что называется технической характеристикой оборудования?
7. Чем определяется уровень качества технологического оборудования?
8. Какими методами можно определить уровень качества технологического оборудования?

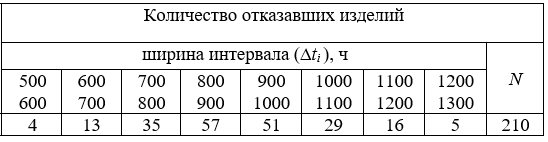

9. Назовите основные показатели надежности технологического оборудования и приведите соответствующие методы их количественной оценки.
10. Назовите причины снижения надежности технологического оборудования.
11. Дайте характеристику факторов, влияющих на надежность технологического оборудования.
12. Назовите основные причины возникновения отказов технологического оборудования по его видам (гидравлическое, сэлектромеханическим приводом и т. п.) и типам сборочных единиц и соединений.
13. Дайте определение и математическое представление понятию «технологический цикл» работы оборудования.
14. Чем отличается паспортная производительность оборудования от фактической?
15. Назовите основные пути повышения производительности технологического оборудования.
16. Для каких технологических операций предназначено современное оборудование для уборочно-моечных работ?
17. Дайте характеристику назначения и приведите функциональный и качественный сравнительный анализ осмотровых сооружений и подъемного оборудования.
18. Назовите классификационные признаки, назначение и основные технические характеристики контрольного и диагностического оборудования, приборов и инструментов.
19. Назовите классификационные признаки, назначение и основные технические характеристики стендов для правки к

Определить основные размеры двухпоршневого насоса двух-стороннего действия с подачей 1,00 найти напор и мощность при работе насоса на сеть, характеристика которой выражена уравнением Н =50 + 6.0 Q2. Насос приводится в движение через клиноременную и зубчатую передачу от элек-тродвигателя с частотой вращения 1500

Рассчитать рабочее колесо центробежного насоса для подачи воды 150 под избыточным давлением 200, при давлении входа 10 кПа. Частота вращения ротора насоса 1500

Определите силу (Q) необходимую для надежного закрепления заготовки в тисках при фрезерной обработке, если наибольшая сила резания P=293,5 кГс направлена параллельно рабочим поверхностям губок тисков, т.е. перпендикулярно направлению силы Q при отсутствии упоров. Коэффициент трения между закрепляемыми поверхностями заготовки и губками тисков f=0,35; коэффициент надежности K3=2,78

2.Какими способами осуществляется удаление вырубленных заготовок из рабочей зоны штампа совмещенного действия после выталкивания их из матрицы при малых партиях?
- вручную (улавливая полосой)
- струёй сжатого воздуха
-запрессовкой (возвратом) в ленту вырубленной заготовки и выносом ее лентой из рабочей зоны

Рассчитать рабочее колесо центробежного насоса для подачи воды 230 под избыточным давлением 200 при давлении входа 10 кПа. Частота вращения ротора насоса 1500

Какие факторы влияют на оптимальную величину зазора z между пуансоном и матрицей при П-образной гибке?
- относительная высота полок детали
-толщина материала s
-радиус между дном и стенкой

определить частоту и скорость вращения в волк в валковой дробилки для измельчения полимерных отходов если диаметр валков 0,48 м, объёмная масса измельчаемого материала 1190 кг/м³, коэффициент трения его о валок 0,38 и размер зерен материала 4,4 мм.

Проанализировать возможности применения аддитивной технологии DMLM в атомной энергетике и разработать концепцию их внедрения в конкретный технологический процесс.

4. Определить суммарную погрешность обработки ∆ при выполнении токарной операции, предварительно рассчитав элементарные составляющие погрешности обработки, вызванные: геометрической неточностью ∆ф станка; размерным износом ∆и режущего инструмента; упругими деформациями ∆у технологической системы; температурными деформациями ∆тз заготовки и режущего инструмента ∆ти; погрешностью установки  заготовки; настройкой ∆н станка и погрешностью ∆изм измерения детали; определить суммарную ∆ погрешность обработки. Предложить мероприятия, снижающие влияние доминирующих погрешностей на точность обработки.

Тест № 1 по курсу «Технология сварки плавлением и термической резки»

Bapuaum 4
1. Каким стандартом обозначаютея швы, выполненные под флюсом?
a) ГОСТ 8713;
6) ГОСТ 14771;
в) ГОСТ 5264 ;
г) ГОСТ 23518 .
2. От чего зависит выбор горелки для сварочного полуавтомата?
a) от силы сварочного тока;
б) от напряжения сварки;
в) от рода тока.
3. Что такое принцип автоматического регулирования длины дуги?
a) подлержание постоянства длины дуги за счет колебания силы сварочного тока;
б) поддержание постоянства длины дуги за счет колебания скорости подачи проволоки;
в) поддержание постоянного значения силы тока;
г) управления скоростью сварки.
4. Какой из перечисленных способов сварки наиболее рационально применить при сварке протяженных швов в нижнем положении толщиной 6мм?
a) ручную; б) полуавтоматическую в CO₂; в) автоматическую под флюсом;
г) электрошлаковую.
5. Электрододержатель какой конструкции не рекомендуется применять при сварке?
а) винтовые; б) пружинные; в) рычажные; г) вилочные.
6. Каким знаком на чертеже обозначаются соединения, сваренные в монтажных условиях?
а) 7 ;
б) O ;
в) /;
г) Z.
7. Кто является изобретателем сварки плавящимся электродом?
а) Вологдин; б) Славянов; в) Патон; г) Кельберг.
8. Каких сварных швов не бывает?
а) стыковых; б) угловых; в) тавровых; г) прорезных.
9. Что такое сварка «горкой»?
a) специальная последовательность наложения швов;
б) способ сварки;
в) сварка вертикального шва «на подъем».
10. При каком минимальном напряжении зажигается сварочная дуга?
а) 35 B ; б) 50 B ; в) 220 B ; г) 380 B .

Определите основное (машинное) время при сквозном сверлении плиты толщиной l = 50 мм, если диаметр сверла D = 20 мм, частота вращения сверла n = 250 мин-1 и подача S = 0,4 мм/об. На схеме сверления покажите элементы режима резания (V, S, t).

Подобрать манипулятор расчетным путем для сварки 2 обечаек по кольцевому стыку диаметром 500мм, толщиной стенки 3мм, длиной 0,8м - каждая обечайка, привести расчет и расчетную схему.

Характеристика центробежного насоса с регулируемой частотой вращения при частоте вращения 3200 об/мин имеет вид: H = 280 − 0,795⋅10−4 ⋅Q2 (Н - напор, м; Q - расход, м3/ч). Как и на сколько нужно изменить частоту вращения рабочего колеса, чтобы насос развивал напор 220 м при подаче 1220 м3/ч?

Выберите правильную расшифровку обозначения машины для контактной сварки МР-3818.

Выберите один ответ:

Машина точечной сварки на переменном токе, радиальная, наибольший вторичный ток 38 кА


Машина точечной сварки на переменном токе, радиальная, номинальный вторичный ток 38 кА


Машина рельефной сварки на переменном токе, наибольший вторичный ток 38 кА


Машина рельефной сварки на переменном токе, номинальный вторичный ток 38 кА
