Условие задачи
Для цилиндрической стенки, имеющей три слоя футеровки, необходимо рассчитать: -погонную плотность теплового потока; - количество теплоты, которое теряется через всю цилиндрическую стенку длиной l; -значения температур на границе слоев. Температура внутренней поверхности t1 равна 905°С, а температура наружной поверхности t4=83°С. Радиусы, характеризующие расположение слоев футеровки относительно оси цилиндра, равны соответственно r1=0,95 м; r2=1,15 м; r3=1,275 м; r4=1,35 м. Коэффициенты теплопроводности материалов, Вт/(м·К), из которых выполнены слои футеровки, равны: λ1=1,77; λ2=0,95; λ3=0,12. Длина печи l=4 м.
Ответ

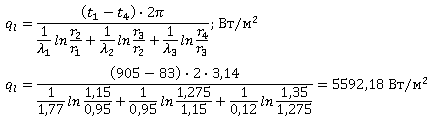

Рассчитаем погонную плотность теплового потока по формуле:
Определим потери теплоты через всю цилин...
