Используя диаграмму режимов для турбины Т-180/210-130 (рис.1) определить следующие изменения режимов работы: теплофикационная турбина работает по тепловому графику с тепловой нагрузкой Qт и температура сетевой воды за СП tсв, используя диаграмму режимов

Используя диаграмму режимов для турбины Т-180/210-130 (рис.1) определить следующие изменения режимов работы: теплофикационная турбина работает по тепловому графику с тепловой нагрузкой Qт и температура сетевой воды за СП tсв, используя диаграмму режимов определить электрическую мощность при работе по тепловому графику, расход пара в голову турбины, и удельный расход топлива на выработку тепловой и электрической энергии. Далее определить, как изменится расход пара в голову турбины при переходе на работу по электрическому графику с увеличением выработки эл. мощности на (тепловая нагрузка и ее параметры остаются неизменными). Определить изменение расхода топлива на выработку электроэнергии, если энтальпия питательной воды принимается по диаграмме режимов (рис. 2) в зависимости от нагрузки, а энтальпия пара по параметрам острого пара перед турбиной. КПД котельного агрегата задает преподаватель. КПД транспорта равен КПДтр=0,985 Используя диаграмму режимов для турбины ПТ-60-90/13 (рис.3) определить следующие показатели по заданному значению Dп, Dт, N.

1. Определить удельный расход топлива на выработку тепловой и электрической энергии. Изменение температуры питательной воды от нагрузки турбины представлено на диаграмме режимов рис.3. Исходные данные для определения начальных параметров и параметров в отборах представлены на диаграмме режимов.

2. Определить, как изменятся показатели установки при увеличении (+ΔDп) или уменьшении (-ΔDп) отпуска пара промышленного отбора для вашего варианта, если Nт и Dт остается неизменным.

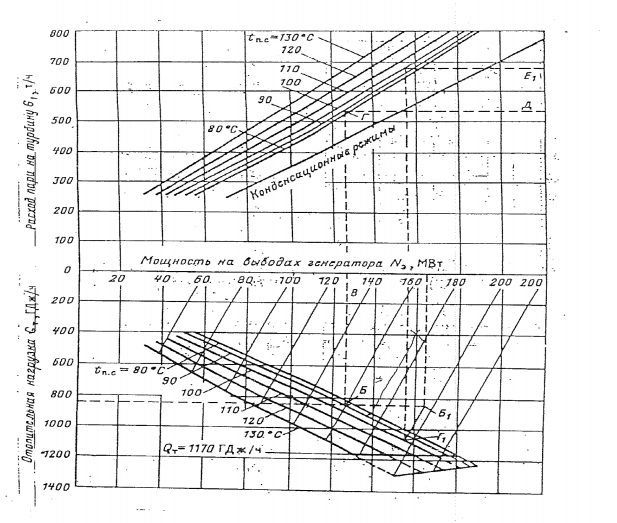

Рис. 1. Диаграмма режимов турбины Т-180/210-130

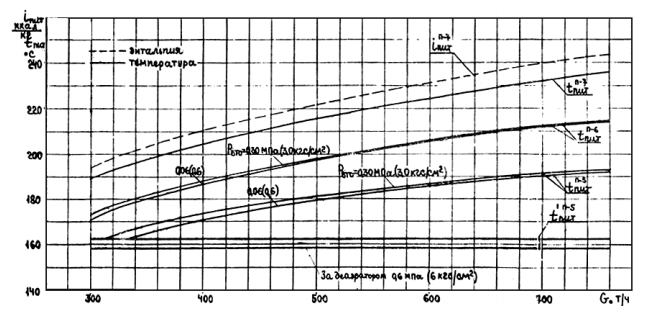

Рис.2. Изменение температуры питательной воды турбины Т-185-210 УТМЗ от нагрузки пара в голову турбины

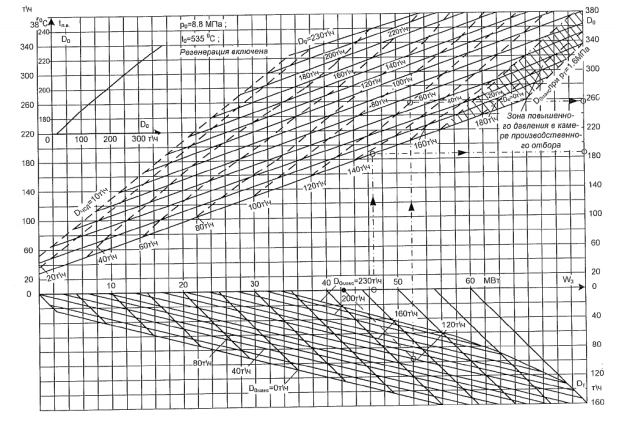

Рис. 3. Диаграмма турбины ПТ-60-90/13
