Используя диаграмму режимов для турбины Т-180/210-130 (рис.1) определить следующие изменения режимов работы: теплофикационная турбина работает по тепловому графику с тепловой нагрузкой Qт (см табл.1) и температура сетевой воды за СП tсв(см. табл 1),

Используя диаграмму режимов для турбины Т-180/210-130 (рис.1) определить следующие изменения режимов работы: теплофикационная турбина работает по тепловому графику с тепловой нагрузкой Qт (см табл.1) и температура сетевой воды за СП tсв(см. табл 1), используя диаграмму режимов определить электрическую мощность при работе по тепловому графику, расход пара в голову турбины, и удельный расход топлива на выработку тепловой и электрической энергии. Далее определить, как изменится расход пара в голову турбины при переходе на работу по электрическому графику с увеличением выработки эл. мощности на ΔNэ (см. табл.1) (тепловая нагрузка и ее параметры остаются неизменными).

КПД котельного агрегата 0,90.

КПД транспорта равен КПД тр=0,985

Таблица 1

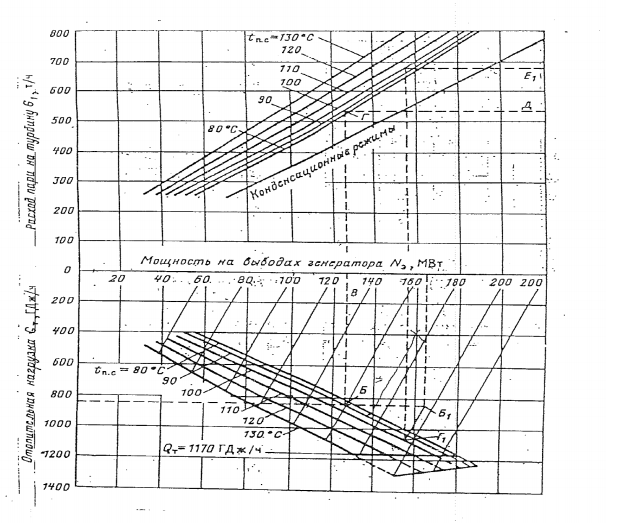

Рис. 1. Диаграмма режимов турбины Т-180/210-130
