Условие задачи
Определить поверхность нагрева противоточного водяного теплообменника типа «труба в трубе», если греющая вода (температура на входе t1/, расход G1) движется по внутренней стальной трубе (внутренний диаметр d1, наружный диаметр d2), а нагреваемая вода (расход G2, нагревается от температуры t2/ до температуры t2'') движется по кольцевому каналу (внутренний диаметр наружной трубы d3). Коэффициент теплопроводности стальной трубы λ = 50 Вт/(м*К).
Исходные данные:
t´1= 89°C; G1 = 1,2кг/с; d1 = 41 мм; d2 = 45мм; G2 = 1,1кг/с; t´2= 16°C;
t”2 = 58°C; d3 = 51 мм.

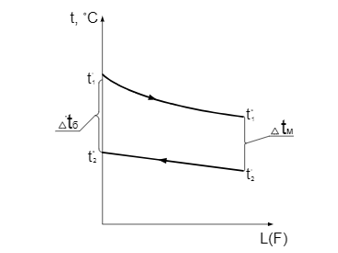

График изменения температуры теплоносителей по длине противоточного теплообменника.
Ответ
Конструктивный тепловой расчет теплообменного аппарата
Основными уравнениями при расчете теплообменника являются уравнение
теплового баланса и уравнение теплопередачи
Уравнение теплового баланса:
Q = G1cp1( t1 - t1) = G2cp2( t2 - t2), (1), где Q полезный тепловой поток,
G1, G2 массовый расход соответственно горячего и холодного теплоносителей.
cp1, cp2 средние массовые теплоемкости теплоносителей в интервале температур от t до t.
Уравнение теплопередачи:
Q = kFt, (2),
где k и t коэффициент теплопередачи и средний температурный напор для всего теплообменного аппарата, F поверхность ...
