Паропровод диаметром d2/d1 (рис. 8.3) покрыт слоем совелитовой изоляции толщиной δ2, мм. Коэффициент теплопроводности материала трубы λ1, изоляции λ2=0,1 Вт/(м·К). Температуры пара tж1 и окружающего воздуха tж2, °С.

Паропровод диаметром d₂/d₁ (рис. 8.3) покрыт слоем совелитовой изоляции толщиной δ₂, мм. Коэффициент теплопроводности материала трубы λ₁, изоляции λ₂=0,1 Вт/(м·К). Температуры пара t_ж1 и окружающего воздуха t_ж2, °С. Требуется определить линейный коэффициент теплопередачи k_l, Вт/(м²·К) линейную плотность теплового потока q_l, Вт/м и температуру наружной поверхности паропровода t₃, °С. Исходные данные приведены в таблице 8.7.

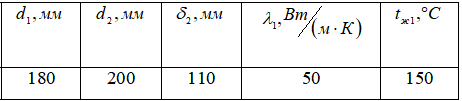

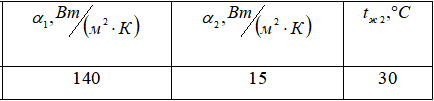

Таблица 8.7

Рис. 8.3. Расчетная схема паропровода

Ответить на вопросы:

1. Сформулируйте закон теплопроводности Фурье и дайте его математическое выражение.

2. Какой физический смысл коэффициента теплопроводности λ?

3. От чего зависит коэффициент теплопроводности газов? Каков порядок его величины?

4. Для каких материалов коэффициент теплопроводности λ больше и почему: а) для изоляционных материалов, б) для металлов.
