Условие задачи

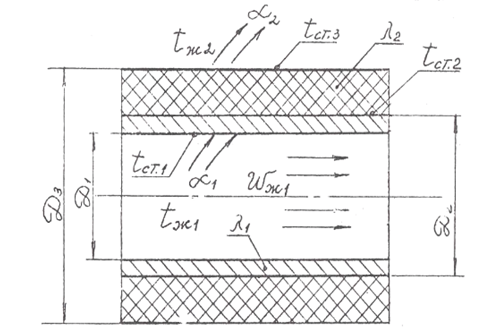

По горизонтальному стальному трубопроводу, внутренний и наружный диаметры которого D1=25 мм и D2=32 мм соответственно, движется вода со скоростью wж1=0,045 м/с. Средняя температура воды tж1=164 ℃. Трубопровод изолирован асбестом и охлаждается посредством естественной конвекции сухим воздухом с температурой tж2=22 ℃.
Требуется:
1) определить наружный диаметр изоляции, при котором на внешней поверхности изоляции устанавливается температура tст.3=44 ℃;
2) определить линейный коэффициент теплопередачи от воды к воздуху Kl, Вт/(м∙К);
3) определить потери теплоты с одного погонного метра трубопровода ql, Вт/м;
4) рассчитать температуру наружной поверхности стального трубопровода tст.2;
5) определить целесообразность применения асбеста для тепловой изоляции.
При решении принять следующие упрощающие предположения:
1) течение воды в трубопроводе является термически стабилизированным, т.е. температура воды не изменяется по длине трубы;
2) между наружной поверхностью стального трубопровода и внутренней поверхностью изоляции существует идеальный тепловой контакт;
3) теплопроводность стали λ1=50 Вт/(м∙К) и асбеста λ2=0,106 Вт/(м∙К) не зависят от температуры.
Наружный диаметр изоляции должен быть рассчитан с такой точностью, чтобы температура на наружной поверхности изоляции отличалась от заданной не более, чем на 0,1 К.
Ответ
Первое приближение:
Задаем tст.1tж1=164 ℃; D3=2D2=64 мм=0,064 м.
Определяем режим движения жидкости
где ж1- коэффициент кинематической вязкости воды при tж1=164 ℃.
2320Reж110...
