Условие задачи
Паротурбинная установка имеет мощность N, параметры пара на входе в турбину: давление p1, температура t1; давление в конденсаторе p2.
Охлаждающая вода нагревается в конденсаторе на Δt. Топливо – природный газ с теплотворной способностью Qнр = 48 МДж/кг. КПД парогенератора
= 0,91.
Рассчитать:
1. Цикл Ренкина на перегретом паре без учета работы насоса.
2. Цикл с промежуточным перегревом пара до начальной температуры t1 при давлении pа.
3. Цикл с теплофикационным отбором пара при давлении pо. Расход пара в отборе Dо.
Для каждого цикла:
1. Изобразить схемы установок и циклы в (p-v), (T-s), (h-s) диаграммах.
2. Определить:
а) термодинамические параметры и функции в характерных точках цикла и свести их в таблицу;
б) количество подведенного и отведенного тепла, удельную работу турбины, удельную полезную работу цикла, термический КПД цикла;
в) удельный и полный расход пара, расходы топлива и охлаждающей воды в конденсаторе.
Сделать выводы, сравнив термические КПД, степени сухости пара после турбины, расходы пара, топлива и охлаждающей воды в рассчитанных циклах.

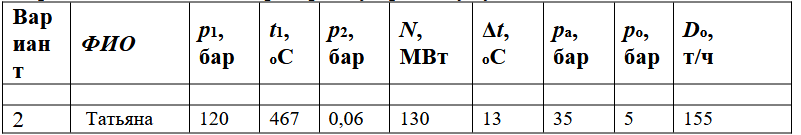

Данные для расчета взять из таблицы
Варианты заданий к лабораторному практикуму
Ответ
Схема ПТУ, работающей по циклу Ренкина, и p-v-, T-s-, h-s- диаграммы цикла изображены на рис. 1 и 2.
Рис. 1 Схема паратурбинной установки
Рис. 2. Цикл Ренкина на перегретом паре:
12 адиабатное расширени...
