Условие задачи
Расчет газового цикла
Цикл отнесен к 1кг воздуха. Принимаем:
Ср = 1,005 кДж/(кг⋅К);
Сv = 0,718 кДж/(кг⋅К);
R = 287 Дж/(кг⋅К)/
Требуется:
определить параметры р, v, T, u, h для основных точек цикла;
построить цикл: а) в координатах р-v, б) в координатах Т-s.
Каждый процесс должен быть построен по двум – трем промежуточным точкам;
найти n, c, Δu, Δh, Δs, q, l для каждого процесса, входящего, в состав цикла;
определить работу цикла lц, термический к.п.д. и среднее индикаторное давление рi;
полученные результаты поместить в таблицах 1 и 2.
Примечание: данные к заданию составлены в виде циклов, изображенных в координатах р-v, без учета масштаба, в соответствии с номером варианта.

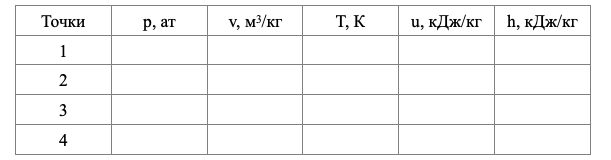

Таблица 1

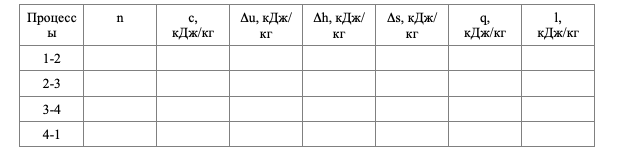

Таблица 2
Рис. Вариант газового цикла
Ответ
При расчетах считаем воздух идеальным газом, а его свойства не зависящими от температуры.
Термодинамический цикл включает процессы: изобарный 1-2, адиабатный 2-3, изохорный 3-4, изотермический 4-1.
1. Определение параметров р, v, T, u, h для основных точек цикла.
В точке 1
Изобарный процесс 1-2
