Условие задачи
Рассчитать смешанный цикл двигателя внутреннего сгорания, т.е. найти параметры Р, v и t для характерных точек цикла, изменение внутренней энергии, энтропии, а также работу в отдельных процессах и цикле. Определить также степень предварительного расширения, степень повышения давления и термический КПД цикла.
Исходные данные: Р1 = 0,085 МПа, t1 = 770C, ε = 15,5.
Дополнительные данные для расчёта: начальный объём – V1= 0,001 м3; количество теплоты, подводимой в изобарном процессе - Qp = 1,05 кДж; количество теплоты, подводимой в изохорном процессе - Qv = 0,65 кДж; средние теплоёмкости – Ср = 1,15 кДж/(кг*К), Сv = 0,85 кДж/(кг*К); показатель адиабаты k равен 1,4; газовая постоянная R = 330 Дж/(кг*К). Степень сжатия ε = 15,5. Изобразить цикл в P-v и T-s диаграммах.
Ответ

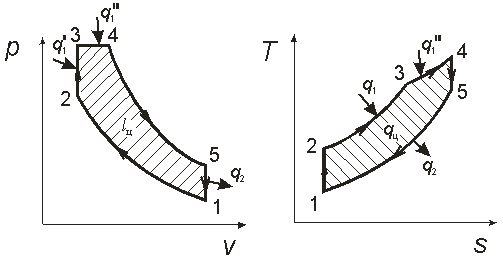

Изображение цикла ДВС в Pv- и TS-диаграммах.
Определяем из уравнения состояния массу рабочего тела:
M = P1*V1/(R*T1) = 0,085*106*0,001/(330*350) = 0,0007 кг.
Параметры в характерных точках цикла.
Точка 1. Р1 = 0,085 МПа; V1 = 0,001м3; T1 = 350K.
Точка 2. Степень сжатия = V1/V2 = 15,5 V2 = V1/15,5 = 0,001/15,5 = =0,00006 м3.
Из уравнения адиабаты (линия 1-2)
Р2/Р1 = (v1/v2)к Р...
