Условие задачи
Водоизмещение судна 975 м3, условная расчетная аппликата центра тяжести судна 1,80 м. Пользуясь кривыми плеч остойчивости формы (рис. 10), построить диаграммы статической и динамической остойчивости судна. Плечи статической остойчивости рассчитать по формуле:
Используя полученные диаграммы, определить начальную поперечную метацентрическую высоту и минимальный опрокидывающий момент, если к судну приложен внезапный кренящий момент.

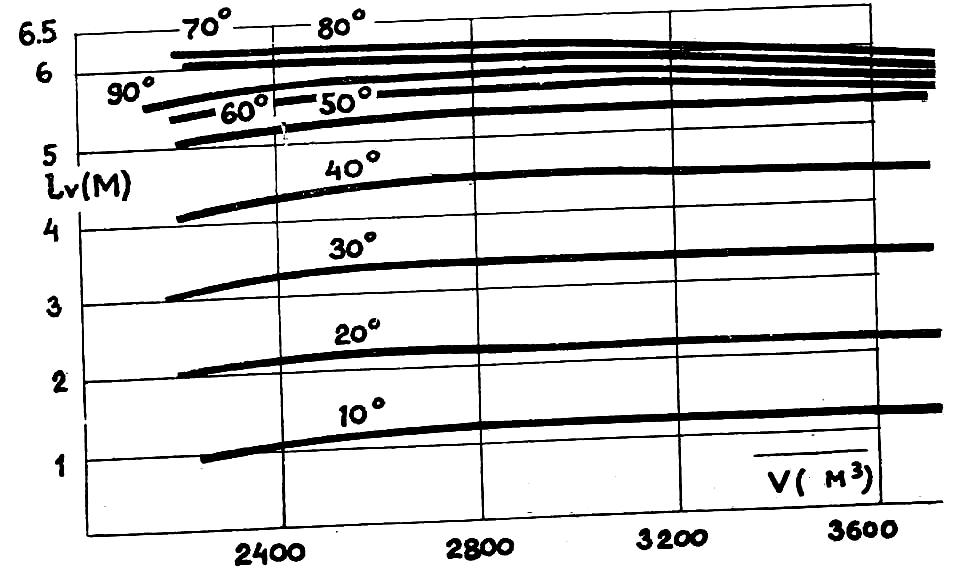

Рисунок 10
Ответ
Для найденного значения объемного водоизмещения на рисунке 5 восстанавливаем перпендикуляр, получая точки пересечения для пантокарен при разных углах крена.
С помощью данных условия и заданной формулы определяем значения плеч статической остойчивости:
