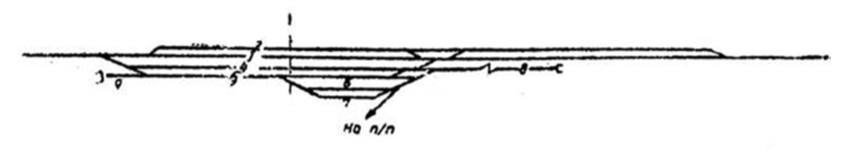

Начертить заданную схему станции. На заданной схеме станции показать направление движения на главных и приемо-отправочных путях; пронумеровать стрелочные переводы

Для выполнения работы придерживаемся следующим правилам:

1) Стрелочные переводы нумеруются со стороны прибытия нечетных поездов порядковыми нечетными номерами, со стороны прибытия четных- порядковыми четными номерами.

2) Нумерация начинается с первых входных стрелок, и по мерее приближения к оси пассажирских зданий нумерация должна возрастать.

3) Границей между четными и нечетными номерами является ось пассажирского здания.

4) Стрелки одного съезда или стрелочные улицы должны иметь непрерывную нумерацию).

5) Сигналы располагаются с правой стороны по ходу движения поезда: входные сигналы справа пере...
