Вычертите схематическое изображение поперечного профиля выемки. Обозначьте основные конструктивные элементы поперечного профиля. Поясните, для чего предусматривается замена глинистого грунта дренирующим, а также устройство закюветных полок.
«Вычертите схематическое изображение поперечного профиля выемки. Обозначьте основные конструктивные элементы поперечного профиля. Поясните, для чего предусматривается замена глинистого грунта дренирующим, а также устройство закюветных полок.»
- Железнодорожный транспорт
Условие:
Устройство железнодорожного пути
Вычертите схематическое изображение поперечного профиля выемки. Обозначьте основные конструктивные элементы поперечного профиля. Поясните, для чего предусматривается замена глинистого грунта дренирующим, а также устройство закюветных полок.
Решение:

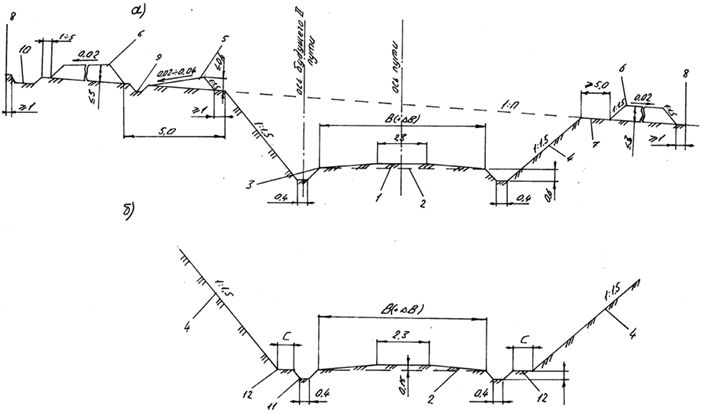

Рис 1. Поперечный профиль выемки из недренирующих грунтов: а) без закюветных полок;б) с закюветными полками шириной С.
1 основная площадка земляного полотна;
2 сливная призма;
3 бровка выемки;
4 откосы выемки;
5 банкет;
6 кавальер это отвал грунта высотой до 3 м, имеющий упорядоченное очертание и служащий для размещения избытков грунта, разрабатываемого в выемке. На з...
