Условие задачи

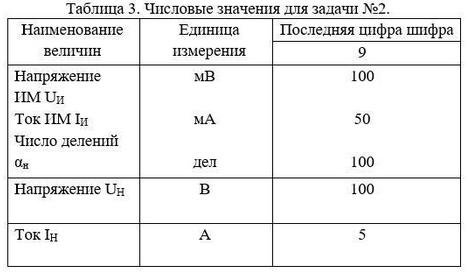

Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток Iи и напряжение Uи имеет шкалу на αн делений.
1. Составить схему включения измерительного механизма с шунтом и дать вывод формулы Rш.
2. Определить постоянную измерительного механизма по току Ci, величину сопротивления шунта Rш и постоянную амперметра C'i, если этим прибором нужно измерять ток Iн.
3. Определить мощность, потребляемую амперметром при, номинальном значении тока Iн.
4. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы Rд.
5. Определить постоянную измерительного механизма по напряжению CU, величину добавочного сопротивления Rд и постоянную вольтметра C'u, если этим прибором нужно измерять напряжение Uн.
6. Определить мощность, потребляемую вольтметром при номинальном значении напряжения Uн.
Ответ

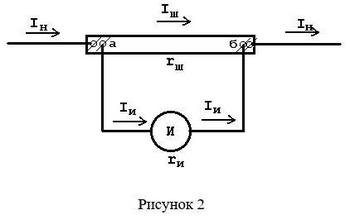

1. Схема включения измерительного механизма с шунтом (рис. 2) и вывод формулы Rш. В амперметрах и миллиамперметрах для расширения предела измерения применяется шунт. Он представляет собой сопротивление, включаемое в цепь измеряемого тока; параллельно шунту включается измерительный механизм (рис.1).
Обозначив Iн измеряемый ток, Iш и Rш ток и сопротивление шунта, Iи и Rи ток и сопротивление измер...
