Условие задачи
Определить передаточные функции звена и построить его характеристики.
Реальное дифференцирующее звено

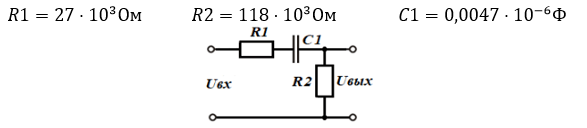

Рисунок 15 – Реально дифференцирующее звено в виде четырехполюсника
Ответ

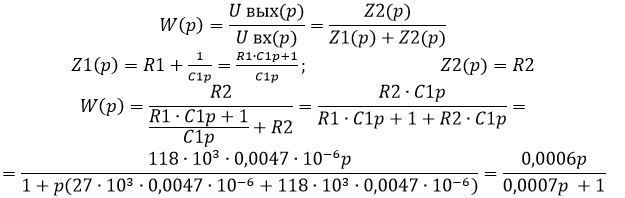

● Определим передаточную функцию звена, которое представлено в виде четырехполюсника (рис. 15). Входной участок образован из последовательного соединения резистора R1 и конденсатора С1, а выходной из резистора R2.
● По передаточной функции запишем дифференциальное уравнение звена
