Условие задачи
Найти вероятность возникновения опасной ситуации при прикосновении человека к корпусу электрооборудования, питающегося от сети с заземлённой нейтральной точкой трансформатора, при нарушении изоляции и пробое фазы на корпус; риск гибели человека при возникновении этой опасной ситуации.

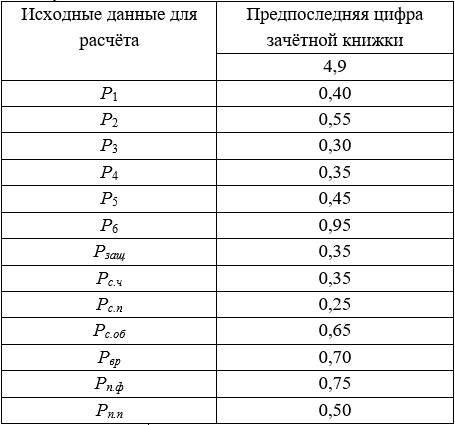

Вероятность возникновения опасной ситуации при прикосновении человека к корпусу электрооборудования Ро.с (вентиль «И») определяется вероятностью прикосновения к корпусу Рпр , вероятностью нахождения корпуса под напряжением Рн и вероятностью отказа систем защиты Ротк.
Вероятность Рпр («ИЛИ») может быть обусловлена одной из следующих причин:
– неосторожностью Р1;
– случайностью Р2;
– нарушением правил электробезопасности и инструкций по эксплуатации Р3.
Вероятность Рн («ИЛИ») обусловлена нарушением изоляции в результате действия следующих причин:
– высокие пусковые токи Р4;
– механические повреждения Р5;
– естественное старение изоляции Р6.
Вероятность Ротк («инвертор») обусловлена эффективностью срабатывания защиты (зануление или защитное отключение) Рзащ.
Риск гибели человека при поражении электрическим током R («И») обусловлен вероятностью возникновения опасной ситуации Ро.с, прохождением через человека смертельно опасного тока Ро.т, вероятностью нахождения человека под током длительное время, превышающее допустимое Рвр, вероятностью неблагоприятного воздействия психофизиологических факторов Рп.ф и эффективностью применения средств первой помощи при поражении током («инвертор») Рп.п. Вероятность Ро.т («И») обусловлена вероятностью снижения сопротивления тела человека Рс.ч, сопротивления пола Рс.п и обуви Рс.об до значений, которые в сумме приведут к появлению смертельно опасного тока.
Ответ
Построение структурных схем показано на рисунках.
Рисунок 12.1. Структурная схема вероятности возникновения опасной ситуации

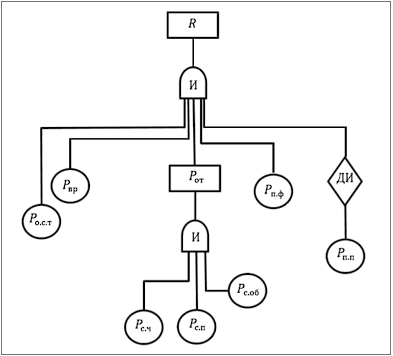

Рисунок 12.2. Структурная схема риска гибели человека
Составление формул, расч...
