Условие:

Расчет пассивной виброизоляции. Пульт управления оборудованием, установлен на одном из перекрытий промышленного здания. От вибрации оборудования на перекрытии также возникают вибрации, вредно действующие на здоровье оператора. В целях снижения уровня вибрации до допустимых величин, предусмотренных санитарными нормами, необходимо рассчитать пассивно- виброизолированную площадку, на которой должен находиться оператор. Исходные данные: перекрытие колеблется с частотой f, Гц и амплитудой A_z , см, вес площадки Q₁, кг.

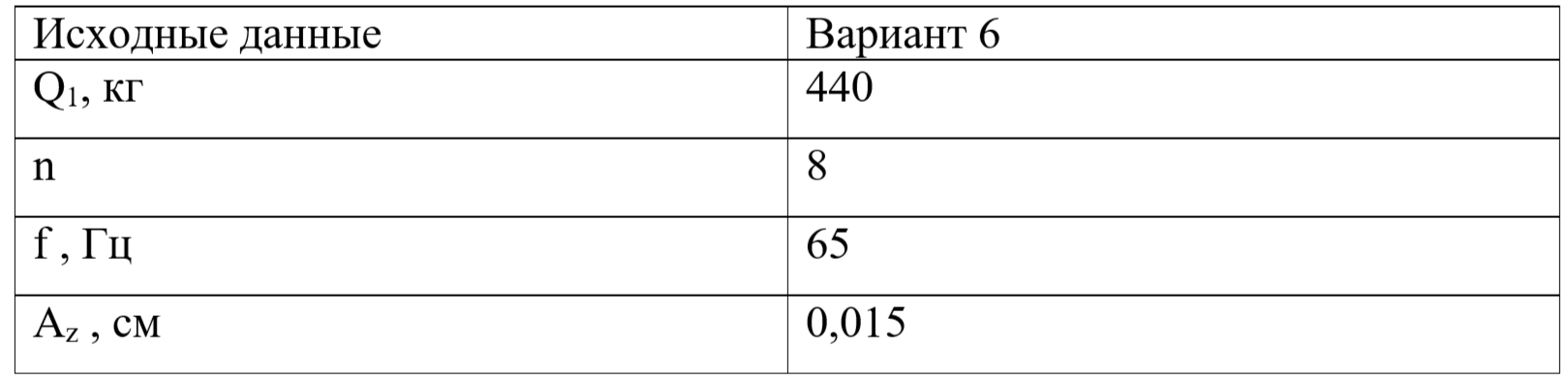

Таблица 5. Данные для решения задачи

Решение:

1. Определяем колебательную скорость (скорость вибрации) перекрытия, cм/с, по формуле:

= 2f₀A_z

где

f0частота вынужденных колебаний основания, Гц;

a_z― фактическая амплитуда колебаний основания, cм.

= 2*3,14*65*0,015 = 6,12 cм/с.

2. Определяем допустимую величину виброскорости по санитарным нормам СН 2.2.4/2.1.8.566-96 (см. табл. 1):

₀ = 0,2∙10^-2 м/с = 0,2 см/с.

Сравнивая допустимую по нормам виброскорость с подсчитанной виброскоростью перекрытия делаем вывод о необходимости применения пассивно-виброизолирующей площадки.

3. Определяем требуемый коэффициент виброизоляции по формуле:

kп = 0 / = 0,2/6...
