Условие задачи
Расчет воздушных завес. Цех завода имеет ворота высотой H, м и шириной B, м. По производственным условиям сделать тамбур для ворот не представляется возможным. Во избежание простудных заболеваний рабочих от холодного воздуха, врывающегося в цех при открывании ворот, принято решение устроить в воротах воздушную тепловую завесу. Определите количество воздуха, необходимое для завесы, при следующих исходных данных: средняя скорость врывающегося воздуха (ветра) Vвет = 4 м/сек; воздушная завеса имеет высоту h, м; ширина щели, расположенной снизу ворот, b = 0,1 м; угол в плане выпуска струи завесы 45°; коэффициент турбулентной структуры струи равен 0,2; функция, зависящая от угла наклона струи и коэффициента турбулентной структуры, ϕ = 0,47; температура воздуха в верхней зоне цеха tвн, °С; средняя температура наружного воздуха за отопительный сезон tнар, °С.

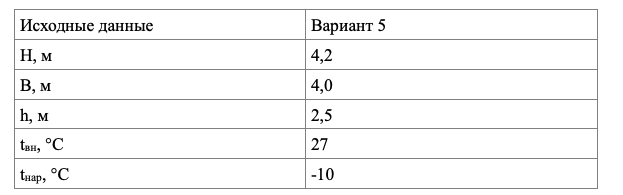

Таблица 1. Данные для решения задачи
Ответ
1.Определяем количество холодного наружного воздуха, проникающего в цех при отсутствии тепловой завесы, по формуле:
L0 = H∙B∙Vвет , м3/с,
где: Н; В высота и ширина ворот, м;
Vвет скорость воздуха (ветра), м/с.
2.Определяем количество холодного наружного воздуха, проникающего в цех при устройстве воздушной тепловой завесы, по формуле:
Lнар=L0(1-h/H)
где h высота воздушной завесы, м.
