Условие задачи
Рассчитать заземляющее устройство для заземления трехфазного электродвигателя серии 4А напряжением U = 380 В, питающегося от сети с изолированной нейтралью.

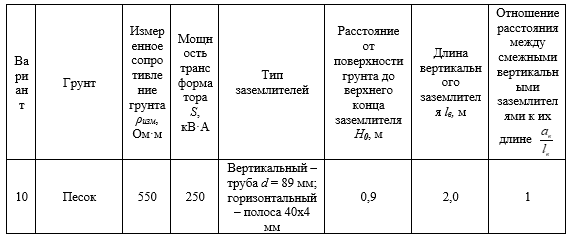

Исходные данные:
Ответ
Определяем расчетное удельное сопротивление грунта расч , Омм, в том месте, где будет сооружаться ЗУ.
При проектировании ЗУ в качестве расчетного необходимо принимать наибольшее возможное значение , т.е ориентироваться на худший случай. Однако измерение на практике в наиболее неблагоприятный период (зима) затруднено, поэтому эти измерения производят, как правило, в теплое время года (май-октябрь). А расчетное удельное сопротивление грунта расч определяют, умножая измеренное значение сопротивления измна коэффициент сезонности (климатический коэффициент), учитывающий возможное повышение сопрот...
