Условие задачи
Рассчитать зонт над конвективным источником теплоты (рис. 1) Исходные данные (табл. 1): размер теплового источника в плане м1 А – длина и Б – ширина; температура поверхности источника теплоты tп , 0С; расстояние от верха источников теплоты до нижнего сечения зонта z, м; отношение площади сечения зонта к площади теплового источника в плане Fз/ Fu; скорость воздуха в узком сечении зонта v, м/с. Температуру внутреннего воздуха принять tв = 200 С для всех вариантов.
Определить: удаляемого зондом воздуха L, м3/ч; размеры зонта: длину А3, ширину Б3, м, и высоту hз, м; скорость воздуха в приемном сечении зонта Vсеч, м/с.

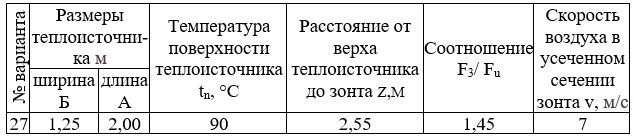

Исходные данные:
Ответ
Конвективная составляющая источника теплоты определяется по формуле:
где к - коэффициент теплоотдачи конвекцией, Вт/(м2 0С), для горизонтальных поверхностей:
