Условие задачи
Требуется рассчитать общее освещение цеха механической обработки деталей. Работы относятся к высокой точности (III разряд, подразряд в). Размеры помещения: длина А, м, ширина В, м, высота H, м .
Чтобы предотвратить стробоскопический эффект при токарных работах, предполагается применить лампы накаливания или каждый ряд люминесцентных светильников подключить на свою фазу. Рассмотреть варианты, когда стены и потолок окрашены в светлые тона и тёмные.

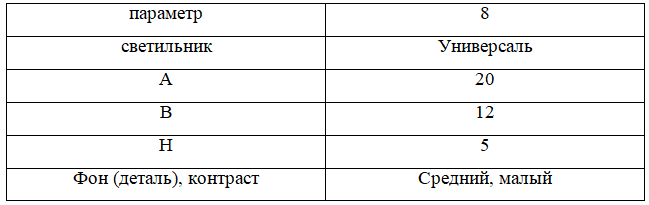

Исходные данные
Ответ
1. Высота подвеса светильников, м
Hс= H hр hc
где H высота помещения, м; hc расстояние от потолка до нижней кромки светильника (свес), м, рекомендуется принимать с учётом расположения технологического оборудования в верхней части помещения; hр высота рабочей поверхности от пола, м; для рабочих столов, верстаков принимают 0,8 м.
Hс= 5 0,7 0,8=3,5 м
2. Наибольшее расстояние между светильниками вычисляем после принятия решения о схеме их размещения, которое рекомендуется сопроводить графическим изображением, м,
а) при расположении по прямоугольной сетке:
Lс= 1,4Hс
Lс= 1,4 3,5=4,9 м
Учитывая, ч...
