Условие:
«РАСЧЕТ ШПОНОЧНЫХ И ШЛИЦЕВЫХ СОЕДИНЕНИЙ»

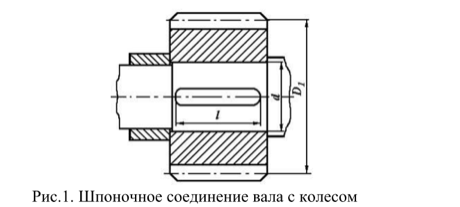

Зубчатое колесо, рассчитанное для передачи окружного усилия Ft = 4 кН , соединено с валом диаметром d = 30 мм при помощи призматической шпонки (рис.1). Определить необходимую длину шпонки, если диаметр делительной окружности D1 = 180 мм , материал шестерни и вала - Сталь 40Х, материал шпонки - сталь Ст 6.
Решение:
Согласно стандарту, на призматические шпонки на диаметр d= 30 выбираем шпонку со следующими размерами: b = 10 мм, h = 8 мм, t1 = 3,3 мм, допустимая длина шпонки 22110мм.Допускаемое напряжение смятия для материала Сталь Ст6 t=305 Мпа, допускаемый коэффициент запаса прочности [s] = 2,5.[см...
