Условие задачи
Заданы две посадки, у которых известны наименьший и наибольший зазоры, нижнее предельное отклонение вала, допуск вала и номинальный размер соединения.
Построить схемы расположения полей допусков отверстия и вала. На схемах указать все отклонения.
Определить для каждой из посадок:
- предельные отклонения отверстия и вала;
- допуск отверстия и допуск посадки;
- предельные размеры отверстия и вала.
Первое соединение
Номинальный диаметр соединения D=320 мм,
минимальный зазор Smin=70 мкм,
максимальный зазор Smax= 175 мкм,
допуск вала Td=55 мкм,
нижнее отклонение вала ei=-125 мкм.
Второе соединение
Номинальный диаметр соединения D=53 мм,
минимальный зазор Smin=65 мкм,
максимальный зазор Smax= 135 мкм,
допуск вала Td=40 мкм,
нижнее отклонение вала ei=-105 мкм.
Ответ
Первое соединение
Верхнее предельное отклонение вала равно
es = Td + ei = 0,055 + (0,125) = 0,07 мм;
Нижнее предельное отклонение отверстия равно
EI = Smin + es = 0,07 +( 0,07) = 0;
Верхнее предельное отклонение отверстия равно
ES = Smax + ei =0,175 + ( 0,125) = + 0,050 мм.

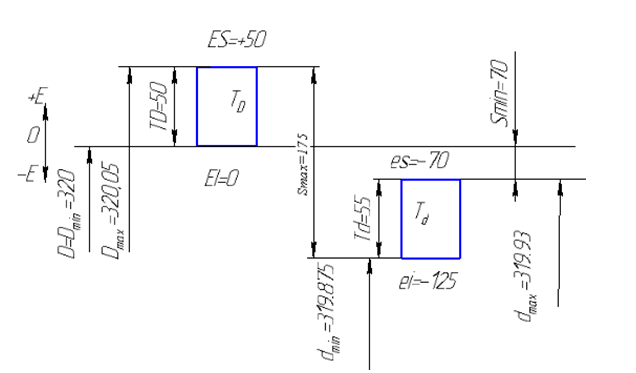

Строим схему расположения полей допусков деталей сопряжения (рис.1).
Рисунок 1 - С...
